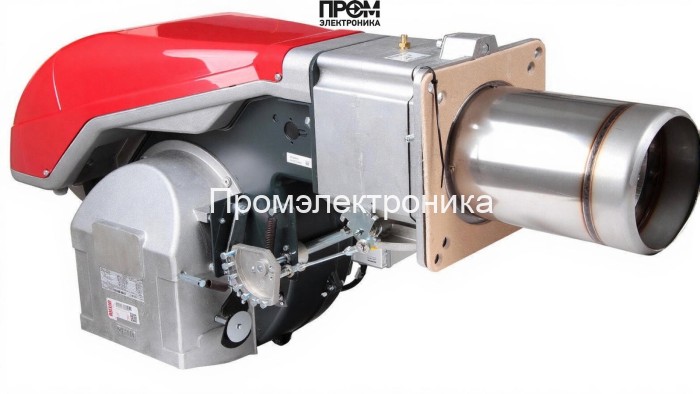

Газовая горелка Riello RS 70/E TL FS1 MB 412/1 — техническое описание и состав узлов

Техническое описание предназначено для инженеров по эксплуатации и проектировщиков. Горелка Riello RS 70/E TL FS1 MB 412/1 — электронно-модулируемая газовая горелка промышленного класса, рассчитанная на мощность 150–930 кВт. Оборудование обеспечивает стабильную и экономичную подачу топлива при расходе 13.5–81 нм³/ч и давлении рампы 21.3–62.5 мбар, подходит для водогрейных и паровых котлов, где требуется точная модуляция и долговременная эксплуатация.

Ключевые характеристики

• Диапазон мощности: 150–930 кВт — плавная электронная модуляция выходной мощности;
• Питание: 220/380 В, электродвигатель 2200 Вт, потребляемая мощность 1900 Вт;
• Параметры пламенной трубы: удлинённая, длина 385 мм, диаметр Ø179 мм;
• Противодавление: от -1 до 9 мбар; класс защиты IP40 / IP44; уровень шума 86 дБ;
• Габариты и масса: 122.5 × 51.1 × 55.5 см, вес 79 кг; подключение Rp 1 1/2".

Состав основных узлов (обязательные элементы)

Для обеспечения корректной работы и безопасности горелка включает проверенные компоненты, перечисленные ниже:

• Топливный насос — обеспечивает стабильный подвод топлива и поддержание заданного давления рампы;
• Датчик пламени — фотоэлемент или ионизационный контроль для мониторинга горения и защиты от перегазовки;
• Топочный автомат — микропроцессорный модуль управления, осуществляющий модуляцию мощности и логику безопасности;
• Трансформатор розжига — генерирует высокое напряжение для подачи искры при старте;
• Реле давления — защитный элемент для контроля давления топлива в рампе и аварийной остановки;
• Форсунки (распылители) — обеспечивают оптимальное распыление газа и формирование стабильного факела;
• Сервопривод — исполнительный механизм регулирования заслонок и подачи топлива при модуляции;
• Клапан (запорная арматура) — электромагнитный/пневматический клапан для безопасного перекрытия подачи газа;
• Электроды — контроля и ионизации пламени, обеспечивают надёжный запуск и стабилизацию горения.

Эксплуатационные и сервисные рекомендации

• Монтаж и пусконаладка обязаны выполняться квалифицированными специалистами с проверкой параметров рампы и системы управления;
• Регламент: ежемесячная проверка головы сгорания и датчиков, полугодовая проверка рампы и электроники, ежегодная калибровка расхода;
• Условия эксплуатации: температура 0…40 °C, учёт уровня шума при размещении в техническом помещении.

Сочетание модульного управления, качественных узлов и возможности точной регулировки делает Riello RS 70/E TL FS1 оптимальным решением для промышленных котельных и технологических установок, где важны стабильность, безопасность и топливная экономичность.
