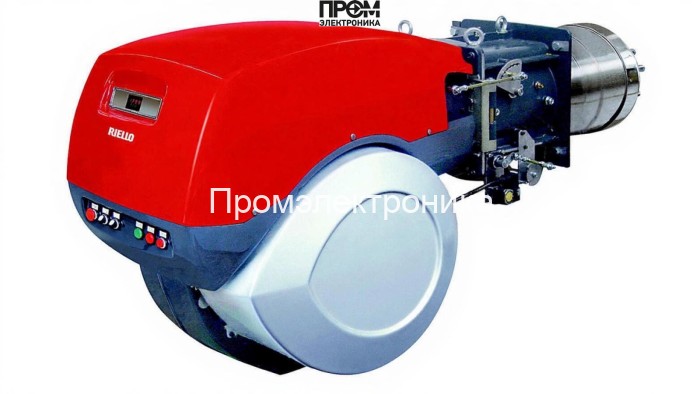

Газовая горелка Riello RS 650/M BLU TC FS1 — техническое описание и состав

Газовая горелка Riello RS 650/M BLU TC FS1 разработана для промышленной эксплуатации в котельных, технологических парогенераторах и водогрейных установках. Описание ориентировано на инженеров, пусконаладочные бригады и закупщиков: раскрыты конструктивные узлы, ключевые технические параметры и требования к интеграции с котлом и системами управления. Текст оптимизирован под SEO 2026 года с упором на ключевые запросы: «газовая горелка Riello RS 650/M», «промышленная горелка 1410–6500 кВт», «короткая пламенная труба 549 мм», «IP54».

Ключевые узлы и их функции

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам при изменении давления в сети; рассчитан на эксплуатацию в диапазоне давления рампы 11–44.8 мбар.
• Датчик пламени — оптический/ионный контроль наличия горения с быстрым срабатыванием схем безопасности и интерфейсом к блоку автоматики.
• Топочный автомат — модуль управления процессом розжига, защиты и контроля, интегрируемый в внешнюю систему автоматизации котельной.
• Трансформатор розжига — формирует стабильную искру для электродов, обеспечивает надёжный запуск при внешних помехах и изменении напряжения питания (220/380 В).
• Реле давления — контролирует противодавление и предотвращает работу горелки при выходе параметров за допустимые пределы (противодавление 0–17 мбар).
• Форсунки — обеспечивают точенную дисперсию топлива с возможностью регулировки расхода от 143 до 655 нм³/ч.
• Сервопривод — регулирует позиционирование заслонок и клапанов, реализует прогрессивную подачу топлива и воздуха для оптимизации коэффициента избытка воздуха.
• Клапан — запорные и предохранительные элементы на топливных магистралях, с быстрым перекрытием при отказах.
• Электроды — электроды розжига и контроля искрообразования, выполнены из жаростойких материалов для длительного срока службы.

Технические характеристики (кратко)

• Мощность: 1 410–6 500 кВт
• Тип: прогрессивная газовая горелка
• Длина пламенной трубы: 549 мм (короткая)
• Электропитание: 220 В / 380 В, потребляемая мощность 20 500 Вт
• Противодавление: 0–17 мбар; давление рампы: 11–44.8 мбар
• Расход газа: 143–655 нм³/ч; номинальные подводы: DN 65 / DN 80
• Класс защиты: IP54; вес 300 кг; габариты 187.4×80×95 см

Преимущества и рекомендации по эксплуатации

• Модульная конструкция упрощает техобслуживание и замену узлов (форсунки, датчики, сервопривод).
• Прогрессивная подача топлива совместима с системами экономии расхода и снижением выбросов.
• Рекомендуется интеграция с штатной системой безопасности котла и регулярная калибровка датчиков давления и контроля пламени.

Riello RS 650/M BLU TC FS1 — оптимальный выбор для высоконагруженных установок, где критичны надёжность розжига, точность регулировки и соответствие современным требованиям безопасности и экологии. При проектировании схемы подключения учитывайте требования к электропитанию, месту установки пламенной трубы (549 мм) и доступу для сервисного обслуживания основных узлов.
