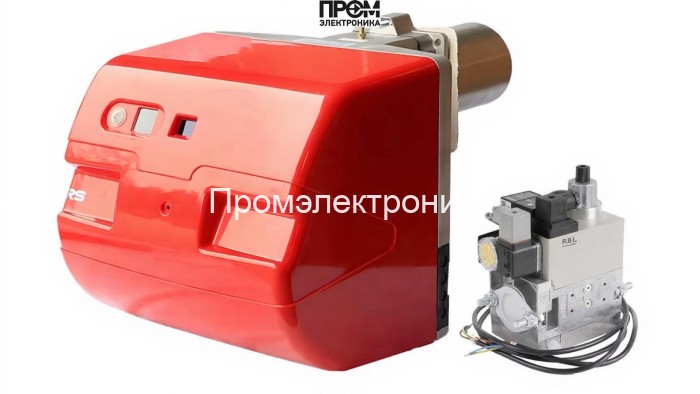

Газовая горелка Riello RS 64/M MZ TC FS1 MB 412/1 - RT 20

Техническое описание газовой горелки Riello RS 64/M MZ TC FS1 MB 412/1 - RT 20

Профессиональная модульная горелка Riello RS 64/M MZ TC FS1 сконструирована для стабильной и экономичной работы в диапазоне мощностей 150–850 кВт. Решение ориентировано на промышленные и коммунальные котельные, где критичны точность модуляции, надёжность узлов и простота сервисного обслуживания. В тексте отражены ключевые технические параметры и составные элементы, влияющие на эксплуатационные характеристики и соответствие современным требованиям энергоэффективности 2026 года.

Ключевые технические параметры

• Мощность: 150–850 кВт (модулируемый режим).
• Расход газа: 15–85 нм³/ч.
• Диаметр пламенной трубы: 179 мм, длина 250 мм.
• Электропитание: 220 / 380 В, потребляемая мощность до 1500 Вт, электродвигатель 1100 Вт.
• Рабочая температура: 0…40 °C; противодавление до 8 мбар.
• Класс защиты: IP40; уровень шума: 87 дБ.

Составные узлы и функциональные элементы

Конструкция выполнена по модульному принципу: каждый блок отвечает за контроль и безопасность горения. Основные детали, входящие в состав изделия:

• топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам при заданном давлении;
• датчик пламени — контролирует наличие стабильного горения и вызывает аварийное отключение при погасании;
• топочный автомат — центральный контроллер управления последовательностью пуска, розжига и модуляции;
• трансформатор розжига — обеспечивает генерацию высоковольтных импульсов для зажигания смеси;
• реле давления — следит за давлением в рампе, блокирует подачу при выходе параметров за пределы нормы;
• форсунки — формируют факел с учётом режимов расхода 15–85 нм³/ч и минимизируют эмиссии;
• сервопривод — точная регулировка заслонок и положения клапанов для плавной модуляции;
• клапан — запорный элемент газовой магистрали, реализует безопасное перекрытие топлива;
• электроды — элементы инициирования и контроля воспламенения смеси.

Преимущества конструктивных решений

• Модульность облегчает замену и ремонт отдельных узлов без демонтажа всей установки.
• Комплекс датчиков и автоматов обеспечивает высокий уровень безопасности и интеллектуальную модуляцию нагрузки.
• Оптимизированная газовая рампа MB 412/1 — гибкая настройка давления 15.1–54.8 мбар и совместимость с типовыми фланцевыми подключениями (Rp 1 1/2").
• Энергоэффективность достигается за счёт точного сервопривода и электронного блока управления, что снижает расход топлива и эксплуатационные расходы.

Монтаж, наладка и эксплуатация

• Рекомендуется монтаж квалифицированными инженерами с проверкой электропитания 220/380 В и корректировкой давления рампы.
• Профилактика: ежегодная проверка форсунок и рампы, контроль состояния электродов и датчика пламени.
• Техническая документация и сервисные процедуры соответствуют стандартам безопасности для промышленных котельных.

Riello RS 64/M MZ TC FS1 — сбалансированное решение для систем, требующих надёжной модуляции тепловой мощности, низких эксплуатационных затрат и возможности интеграции в автоматизированные тепловые пункты. Техническая комплектация и набор контролирующих элементов обеспечивают соответствие современным нормам эффективности и экологичности.
