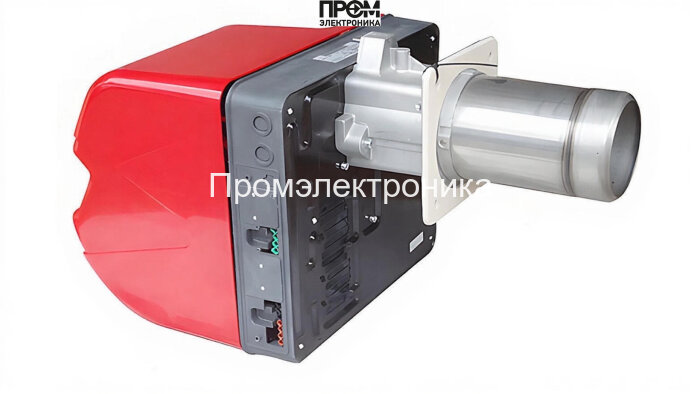

Газовая горелка Riello RS 64/E MZ TC FS1 MB 412/1 — техническое описание

Техническое описание предназначено для специалистов по теплоэнергетике и сервис-инженеров. Модель Riello RS 64/E MZ TC FS1 с рампой MB 412/1 — RT 52 представляет собой электронно-модулируемую газовую горелку мощностью 150–850 кВт, разработанную для стабильной и экономичной работы в промышленных и коммунальных котельных. Описание учитывает ключевые эксплуатационные параметры и компоненты горелки для быстрой интеграции в систему управления котлом.

Ключевые параметры

• Тип топлива: природный или сжиженный газ
• Диапазон мощности: 150–850 кВт
• Расход газа: 15–85 нм³/ч
• Давление на рампе: 15.3–54.7 мбар
• Электропитание: 220/380 В, потребляемая мощность 1500 Вт
• Диаметр пламенной трубы: Ø179 мм, длина 250 мм
• Класс защиты: IP40, вес 43 кг, габариты 89×53.3×49 см

Составные узлы и функциональные элементы

Горелка выполнена как модульная система; основные узлы обеспечивают надежное розжиг, контроль горения и адаптацию подачи топлива под нагрузку:

• топливный насос — обеспечивает стабильную подачу газа в рампу при изменяющемся давлении сети;
• датчик пламени — контролирует наличие и устойчивость горения, интегрируется с автоматикой безопасности;
• топочный автомат — центральный контроллер модуляции мощности и последовательности включения;
• трансформатор розжига — формирует высоковольтный импульс для электрических электродов;
• реле давления — защитный элемент для остановки при критическом изменении газового давления;
• форсунки (газовая рампа MB 412/1) — обеспечивают точное дозирование и распыление газа;
• серводвигатель (сервопривод) — управляет заслонками и положением клапана для модуляции;
• клапан (газовый запорный) — автоматическое перекрытие подачи топлива при аварии;
• электроды — элементы розжига и контроля стабильности искрового зажигания.

Эксплуатационные преимущества

• Плавная электронная модуляция мощности снижает цикл включений и экономит топливо.
• Интегрированная система безопасности: датчик пламени, реле давления и запорные клапаны — последовательная логика остановки при аварии.
• Унифицированная рампа MB 412/1 упрощает проведение обслуживания и регулировку давления.
• Компактная конструкция и фланцевое соединение Rp 1 1/2" облегчают монтаж в существующие горелочные устройства.

Рекомендации по установке и обслуживанию

• Монтаж и наладку выполнять сертифицированным персоналом в соответствии с инструкцией производителя.
• Проверять и калибровать датчики давления и датчик пламени не реже одного раза в год.
• Контролировать состояние электродов и трансформатора розжига — при ухудшении искрообразования заменить элементы.
• Профилактическая проверка сервопривода и запорных клапанов — важна для предотвращения перебоев модуляции.

Данное описание ориентировано на внедрение и эксплуатацию горелки Riello RS 64/E MZ TC FS1 в современных котельных комплексах с требованиями энергоэффективности и безопасности 2026 года.
