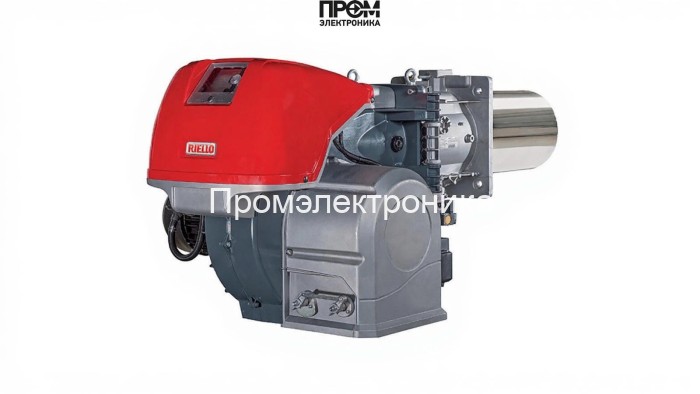

Газовая горелка Riello RS 610/M MZ TC FS1 — техническое описание для проектировщиков и сервис-инженеров

Riello RS 610/M MZ TC FS1 — промышленная прогрессивная газовая горелка, разработанная для непрерывной и автоматизированной работы в паровых и водогрейных котлах. Конструкция ориентирована на высокую надежность, точное управление подачей топлива и простую интеграцию в современные тепловые узлы. Тип соединения — DN 65, питание 380 В, класс защиты электрооборудования IP54.

Ключевые технические параметры

• Мощность: 820–6300 кВт
• Расход газа: 82–630 нм³/ч
• Давление газовой рампы: 30–140 мбар; противодавление: -1…20 мбар
• Длина пламенной трубы: 510 мм (короткая)
• Электропитание: 380 В; потребляемая мощность: 16900 Вт; электродвигатель: 15000 Вт
• Габариты: 167.8 × 98 × 79 см; вес: 270 кг
• Класс электрозащиты: IP54; рабочая температура: 0–40 °C

Конструкция и состав горелки (основные узлы)

Горелка выполнена модульно, что упрощает обслуживание и замену компонентов. В состав устройства по конструкции и по проектным требованиям входят следующие основные элементы:

• топливный насос — обеспечивает стабильную подачу газа в рампу и форсунки при заданном давлении;
• датчик пламени — оптический/ионизационный сенсор для контроля наличия стабильного факела и для реализации схемы пожарной безопасности;
• топочный автомат — блок управления последовательностью пуска, контроля и защиты горелки;
• трансформатор розжига — обеспечивает надежный искровой разряд для инициирования пламени в стартовой фазе;
• реле давления — контролирует давление в газовой рампе и формирует сигналы блокировки при отклонениях;
• форсунки — специализированные сопла для формирования оптимизированной газовоздушной смеси;
• сервопривод — управляет положением заслонок и дозирующих механизмов для точной модуляции нагрузки;
• клапан (габаритный запорный/регулирующий) — обеспечивает аварийное перекрытие и тонкую регулировку подачи топлива;
• электроды — ионизационные/розжиговые электроды для контроля и поджига факела.

Интеграция и управление

• Прогрессивная система управления обеспечивает плавную модуляцию от минимальной до максимальной мощности и совместима с внешними ПЛК и системами АСУ ТП.
• Электрическая часть защищена по классу IP54; рекомендуются автоматические защиты от перенапряжения и отдельные вводы питания для панелей управления.
• Рамповая конструкция и регуляторы давления упрощают подключение к существующей газовой инфраструктуре котельной.

Обслуживание и рекомендации по эксплуатации

• Ежемесячно: визуальный осмотр головы сгорания, проверка уплотнений, контроль показаний датчика пламени и реле давления.
• Ежегодно: очистка форсунок, проверка трансформатора розжига и электродов, диагностика сервопривода и топочного автомата.
• Требования к среде: отсутствие агрессивных паров и конденсата; эксплуатация при температуре 0–40 °C.

Вывод

Riello RS 610/M MZ TC FS1 — инженерно выверенное решение для промышленных котельных, где требуются высокая мощность, точная модуляция и надежная система безопасности. Модульность и наличие ключевых компонентов — топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов — гарантируют быструю интеграцию и предсказуемую эксплуатацию в современных энергетических схемах.
