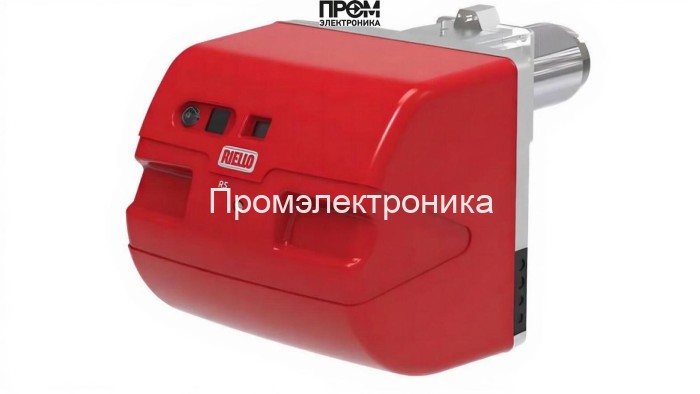

Газовая горелка Riello RS 55/E BLU TC FS1 MB 412/1 - RT 52

Газовая горелка Riello RS 55/E BLU TC FS1 MB 412/1 - RT 52 — промышленный модулируемый блок для надёжной и экономичной работы в паровых и водогрейных котлах средней мощности. Конструкция ориентирована на длительную эксплуатацию и простую интеграцию в автоматизированные котельные: диапазон тепловой нагрузки 100–680 кВт, обратное давление в топке от -1 до 8,5 мбар, расход газа 10–68 нм³/ч. Описание составлено в техническом ключе с акцентом на составные узлы, эксплуатационные параметры и требования к обслуживанию.

Ключевые функциональные узлы и их назначение:

• Топливный насос / газовая рампа MB 412/1 — обеспечивает стабильную подачу газа и поддержание рабочего давления в рампе 11,9–45,3 мбар; встроенные запорные и регулировочные элементы упрощают пусконаладку.
• Датчик пламени — электронный модуль контроля горения, обеспечивающий безопасное автоматическое отключение при потухании пламени и передачу сигнала в управляющий модуль BLU TC FS1.
• Топочный автомат (автоматика горелки) — микропроцессорная плата управления модуляцией мощности, последовательностью розжига и контролем аварийных состояний.
• Трансформатор розжига — высоковольтный блок, формирующий искровой разряд на электроды для надёжного поджига газовоздушной смеси при старте.
• Реле давления — сигнальный элемент контроля над параметрами топочного давления и безопасной блокировки при выходе за допустимые пределы.
• Форсунки — комплект сменных сопел и распылителей, обеспечивающих оптимальное формирование факела и минимизацию выбросов; подбор форсунок производится по нагрузке и виду газа.
• Сервопривод — исполнительный узел для точной регулировки заслонок и расходных органов в режиме электронной модуляции.
• Клапан (соленоидный/регулирующий) — запорное устройство с быстрым срабатыванием для аварийного перекрытия подачи топлива.
• Электроды — компоненты розжига и ионизационного контроля пламени, выполненные с высокотемпературной стойкостью и точной геометрией для стабильного розжига.

Технические особенности и эксплуатация:

• Электродвигатель 1100 Вт и потребляемая мощность ~1500 Вт позволяют достигать плавной модуляции без резких пусковых токов.
• Габаритная конструкция (89,5×53,3×49 см) и масса 42 кг упрощают монтаж на стандартные люки котлов; тип присоединения Rp 1 1/2" — промышленный стандарт.
• Класс защиты IP40, рабочая температура 0–40 °C. Рекомендуется организация защиты при установке в неотапливаемых помещениях.
• Регламент ТО: визуальный контроль и чистка головы сгорания — ежеквартально; проверка рампы, клапанов, датчиков и электроники — ежегодно.

Преимущества решения: высокая точность модуляции, расширенный набор защитных и сервисных функций, совместимость с системами промышленной автоматизации. Конструкция направлена на снижение расхода топлива и упрощение сервисного обслуживания при длительной эксплуатации в промышленной среде.
