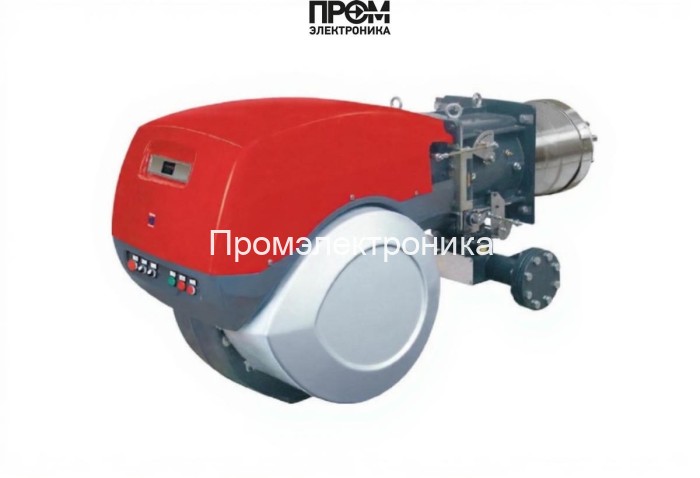

Газовая горелка Riello RS 510/M MZ TC FS1

Техническое описание газовой горелки Riello RS 510/M MZ TC FS1

Газовая горелка Riello RS 510/M MZ TC FS1 — промышленный двухступенчатый агрегат прогрессивного исполнения с пониженными выбросами оксидов азота (низкий NOx). Предназначена для стационарного отопительного и технологического оборудования: водогрейных и паровых котлов, парогенераторов, установок на диатермическом масле и иных теплообменных аппаратов, допускаемых заводом-изготовителем. Конструкция и автоматика спроектированы с учетом требований промышленной эксплуатации и современных норм безопасности.

Ключевые технические характеристики

• Модель: Riello RS 510/M MZ TC FS1; артикул: 20068027; бренд: Riello (Италия).
• Вид топлива: газовая; расход газа: от 80.2 до 552 нм³/ч.
• Номинальная мощность горелки: от 800 до 5520 кВт (в справочных данных указано от 802 до 5520 кВт).
• Исполнение горелки: прогрессивная; тип пламенной трубы: стандартная; длина пламенной трубы: 519 мм.
• Электропитание: 380 В (в описании также встречается 230 В — проверить схему подключения у производителя при проектировании).
• Электродвигатель: 12 000 Вт; потребляемая электрическая мощность: 14 000 Вт.
• Класс пылевлагозащиты: IP54; уровень шума: 82.5 дБ.
• Противодавление: от -0.5 до 19.8 мбар; рабочая температура окружающей среды: от 0 до +40 °C.
• Габариты: 168.7 × 90.8 × 79 см; масса: 250 кг.
• Комплектация поставки: с головой сгорания; возможно поставлять в минимальной или расширенной комплектации с опциями (газовая рампа, блок контроля герметичности, набор непрерывного вентилирования, кожух звукоизоляции и пр.).

Конструкция и состав горелки

• Корпус и монтажная плита — жесткая рама, обеспечивающая точную центровку и удобный доступ к узлам обслуживания.
• Головка сгорания и пламенная труба (длина 519 мм, стандартный тип) — формируют устойчивое пламя и минимизируют NOx за счет оптимизированного профиля сгорания.
• Сервопривод управления воздушной и газовой заслонкой — реализует двухступенчатый режим работы и обеспечивает закрытие заслонки при останове горелки.
• Электродвигатель 12 kW и вентилятор — подача воздуха и поддержание требуемого давления.
• Цифровой менеджер горения в термо-, ударо- и огнестойком пластиковом корпусе — автоматическая диагностика работы, интерфейс для подключения к ПК, хранение аварийных логов.
• Электро- и газовая разводка, крепежные элементы и монтажный фланец для установки на котёл.

Преимущества и эксплуатационные достоинства

• Сниженные выбросы NOx — подходит для объектов с жесткими экологическими требованиями.
• IP54 — защита электрических узлов от пыли и брызг, увеличивает надежность в котельных и производственных помещениях.
• Удобный доступ к обслуживаемым узлам без полной демонтажной разборки — снижает время ТО и простой котельной.
• Встроенная автоматика с возможностью визуализации и анализа параметров работы — упрощает сервис и диагностику.
• Широкий диапазон мощностей и регулирования — гибкость при подборе под конкретный теплообменник.

Реальные примеры применения

• Промышленные бойлерные: замена устаревших горелок на Riello RS 510/M MZ TC FS1 при модернизации парогенератора мощностью 3–4 МВт. Результат: уменьшение расхода газа и снижение выбросов при сохранении стабильной выдачи пара.
• Теплоцентрали предприятий: интеграция с автоматикой котельной для пикового и базового теплового режима, использование цифрового менеджера для удалённого мониторинга.
• Технологические установки с диатермическим маслом: применение в системах нагрева, где требуется точное управление температурой и ограничение теплопотерь (закрытие воздушной заслонки при останове).

Обслуживание и эксплуатация

• Режимы работы: предназначена для прерывистого режима; регламентное ТО — проверка состояния головки сгорания, сервоприводов, герметичности газовой рампы и фильтрации воздуха.
• Рекомендуемые интерваллы: визуальный осмотр и очистка — ежемесячно при интенсивной эксплуатации; полная диагностика автоматики и настройка — не реже одного раза в год.
• Монтаж и пусконаладочные работы должны выполнять сертифицированные специалисты; при подключении учитывать требования по электропитанию (380/230 В) и допустимому противодавлению.
• Для восстановления параметров и обновления ПО цифрового менеджера горения используйте оригинальные инструменты и ПО производителя.

Совместимость с котлами

• Подходит для водогрейных и паровых котлов, парогенераторов и установок на диатермическом масле при условии соответствия монтажной плиты и допуска производителя котла.
• Использование с конденсационными котлами возможно при проверке температурного режима и продувки топочной камеры.

FAQ

• Какой расход газа у этой модели? Расход в рабочих режимах — от 80.2 до 552 нм³/ч; точные значения зависят от настройки и рабочей точки.
• Какая мощность электродвигателя? Электродвигатель рассчитан на 12 000 Вт; потребляемая электрическая мощность системы — до 14 000 Вт.
• Можно ли эксплуатировать при температуре ниже 0 °C? Рекомендуемый рабочий диапазон окружающей температуры — от 0 до +40 °C; при эксплуатации ниже 0 °C необходимы меры по термозащите и контролю конденсата.
• Какие опции доступны? Газовая рампа, блок контроля герметичности, набор для непрерывного вентилирования, кожух звукоизоляции и др.

При выборе и покупке оборудования ориентируйтесь на спецификации и требования вашего теплообменника. Для оперативного подбора, поставки и сервисной поддержки покупайте оборудование у компании Промэлектроника — sales@prom-elec.com. Наши инженеры помогут подобрать комплектацию, согласовать монтаж и обеспечить гарантийное и постгарантийное обслуживание.

Riello RS 510/M MZ TC FS1 — решение для промышленных котельных и технологических установок, где важны надежность, управляемость и соответствие экологическим нормативам.
