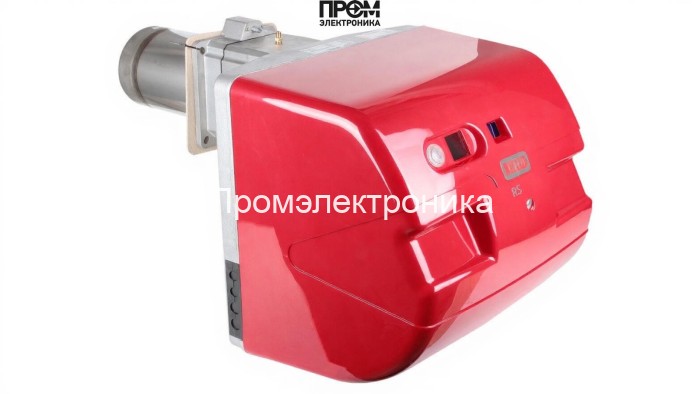

Газовая модулируемая горелка Riello RS 50 TC FS1 MB 410/1 — техническое описание

Краткое техническое резюме для проектировщиков и сервисных инженеров. Горелка Riello RS 50 TC FS1 представляет собой модулируемое промышленное решение мощности 115–600 кВт, выполненное в модульной конструкции для быстрой интеграции в водогрейные и паровые котлы. Конструкция и системы управления рассчитаны на стабильную работу в диапазоне расхода газа 12–58 нм³/ч и давлении рампы 17.6–57.5 мбар при питающем напряжении 220/380 В.

Ключевые элементы конструкции

• Топливный насос — обеспечивает требуемую подачу и стабилизацию подачи газа в рампу (опционально в составе системы газоподготовки);
• Газовая рампа MB 410/1 (RSD 20) — регуляция давления и распределение топлива по форсункам;
• Форсунки — формируют факел, обеспечивают равномерное смесеобразование в пламенной трубе Ø140×216 мм;
• Электродвигатель 650 Вт и сервопривод — управление приточным воздухом и положением регулирующих заслонок для точной модуляции;
• Топочный автомат — центральный модуль управления горением с функциями модуляции мощности, самодиагностики и интерфейсами интеграции в BMS;
• Трансформатор розжига и электроды — надежная система поджига с контролем устойчивости искрового разряда;
• Датчик пламени — оптический/ионный контроль наличия факела и сигнализация отказов;
• Реле давления — контроль над допустимыми границами давления топлива и аварийное отключение при отклонениях;
• Клапан (запорный/регулирующий) — обеспечение безопасности и быстрого отключения подачи при аварии.

Технические параметры и эксплуатация

• Мощность: 115–600 кВт; расход газа: 12–58 нм³/ч;
• Электропитание: 220/380 В; потребляемая мощность системы ~750 Вт;
• Класс защиты: IP40 (корпус) / IP44 (электроэлементы); уровень шума 83 дБ;
• Вес 38 кг, габариты 79.6×47.6×47.4 см; фланцевое соединение Rp 1".

Инженерные рекомендации и SEO-оптимизация 2026

• Проектирование систем с Riello RS 50 TC FS1 должно учитывать интеграцию датчиков и топочного автомата для снижения выбросов NOx и повышения энергоэффективности;
• Рекомендуется предусмотреть внешний фильтр и защиту для топливного насоса при нестабильном качестве газа;
• Плановое обслуживание: проверка электрода, очистка форсунок и пламенной трубы, тестирование датчика пламени и реле давления — не реже раза в полгода.

Данное описание ориентировано на быстрый технический аудит при проектировании и сервисе котельных установок с учетом современных требований эффективности и безопасности 2026 года.
