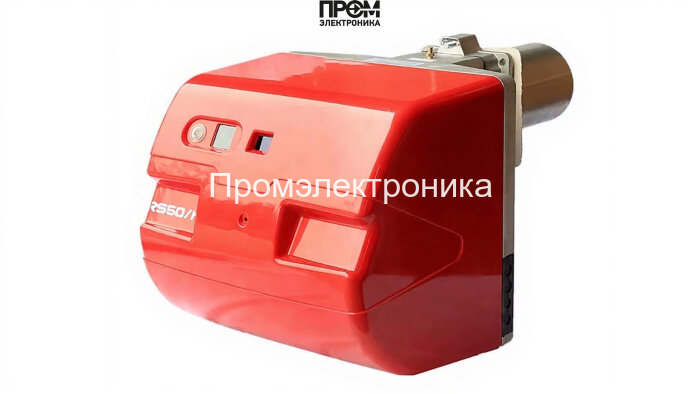

Газовая горелка Riello RS 50/M MZ TL FS1 — техническое описание и состав узлов

Riello RS 50/M MZ TL FS1 — промышленная электронно‑модулируемая газовая горелка, спроектированная для точного управления процессом горения на котлах средней и большой мощности. Конструкция ориентирована на длительную эксплуатацию в промышленных условиях и обеспечивает широкий диапазон регулирования мощности (80–630 кВт) при экономном расходе газа (8–63 нм³/ч). Корпус с классом защиты IP44 и компактные габариты (93.1 x 47.6 x 47.4 см, масса 39 кг) упрощают монтаж в типовых котельных от производителей стальных и чугунных теплообменников.

Ключевые технические параметры

• Мощность: 80–630 кВт
• Расход газа: 8–63 нм³/ч
• Диаметр пламенной трубы: Ø152 мм, длина посадки: 351 мм
• Электропитание: 220/380 В; электродвигатель: 650 Вт; потребляемая мощность: 750 Вт
• Противодавление: от -1 до 9 мбар; рабочая температура: 0–40 °C
• Уровень шума: 83 дБ; степень защиты: IP44

Состав и функциональные блоки

Горелка выполнена модульно — каждый узел отвечает за стабильность и безопасность горения. В состав входят:

• Топливный насос — обеспечивает корректную подачу газа под заданным давлением и поддерживает заданный расход в режиме модуляции.
• Датчик пламени — контролирует наличие стабильного факела и формирует сигнал для блока управления при нарушениях горения.
• Топочный автомат — центральный контроллер пуска, остановки и защиты, реализует модуляцию мощности и взаимодействие с системой котла.
• Трансформатор розжига — обеспечивает формирование искры на электродах при запуске и гарантирует надежное поджигание в любых режимах.
• Реле давления — следит за соответствием давления топлива допустимым значениям и блокирует работу при превышениях.
• Форсунки — головка сгорания оптимизирована под Ø152 мм; форсунки формируют качественную смесь для стабильного сгорания.
• Сервопривод — управляет положением заслонок и дозированием воздуха/газа в режиме модуляции.
• Клапан — запорные и регулирующие элементы газовой рампы (рампа поставляется отдельно) для безопасного отсекания подачи топлива.
• Электроды — свечи зажигания и ионизационные электроды для контроля и инициирования пламени.

Преимущества и рекомендации по интеграции

• Электронная модуляция обеспечивает экономию топлива и плавный отклик на изменение нагрузки.
• Модульная компоновка ускоряет сервис и замену ключевых узлов (двигатель, блок управления, форсунки).
• Рекомендуется обеспечивать монтаж и пусконаладку квалифицированным персоналом с проверкой газовой рампы и систем безопасности.

Riello RS 50/M MZ TL FS1 — решение для котельных, где требуется точная модуляция, надежность и возможность быстрой адаптации под объект. При подборе учитывайте диаметр пламенной трубы Ø152 мм, длину посадки 351 мм и необходимость согласования газовой рампы.
