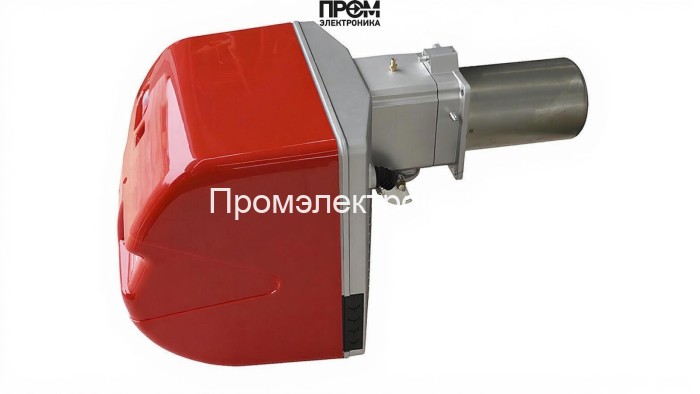

Газовая горелка Riello RS 50/M MZ TC FS1 MB 410/1 — техническое описание и состав узлов

Технически реализованная модулируемая газовая горелка Riello RS 50/M MZ TC FS1 с рампой MB 410/1 представляет собой промышленное решение для котельных мощностью 80–630 кВт. Описание ориентировано на инженеров и сервисные службы: акцент на конструктивных узлах, принципах управления, безопасности и обслуживании с учётом требований 2026 года по энергоэффективности и интеграции в цифровые системы управления.

Ключевые функциональные узлы

• Топливный насос / газовая рампа — обеспечивает стабильную подачу газа и точное регулирование давления (рампа MB 410/1, диапазон давления 17.5–60 мбар).
• Датчик пламени (оптический/ионный) — реальное детектирование горения, быстрый отклик при исчезновении пламени и интеграция с блоком безопасности.
• Топочный автомат — контроллер запуска/остановки и модуляции, реализует алгоритмы плавной подстройки мощности и защитные сценарии.
• Трансформатор розжига — высоковольтный модуль для создания искры на электродах при пуске горелки, рассчитан на длительный ресурс при корректной эксплуатации.
• Реле давления — контроль противодавления и аварийное отключение при превышении допустимых параметров камеры сгорания (противодавление от -1 до 9 мбар).
• Форсунки — оптимизированная геометрия распыла и материал исполнения для стабильного горения и минимизации нагара.
• Сервопривод — электронный привод дросселя/воздушной заслонки, обеспечивает точную модуляцию подачи воздуха.
• Клапан (газовый запорный/регулирующий) — многоуровневая система запирания с электрогидравлическим управлением для безопасного отсекания топлива.
• Электроды — ионизационные/розжиговые электроды с устойчивым положением в пламенной трубе (диаметр 152 мм, длина 216 мм).

Эксплуатационные характеристики

• Мощность: 80–630 кВт — гибкое покрытие диапазона тепловой нагрузки.
• Расход газа: 8–63 нм³/ч при различной модуляции.
• Электропитание: 220/380 В, потребляемая мощность 750 Вт.
• Класс защиты IP44, рабочая температура 0…40 °C, вес 41 кг.

Интеграция и безопасность

• Совместимость с системами автоматизации котельной: стандартные интерфейсы для сигналов модуляции и аварий.
• Двойной блок безопасности: датчик пламени + реле давления + топочный автомат с логикой отказоустойчивости.
• Рекомендована настройка мягкого пуска сервопривода для продления ресурса электродвигателя (650 Вт) и уменьшения пиковых токов.

Техническое обслуживание

• Ежегодная проверка газовой рампы, герметичности магистралей и состояния форсунок.
• Контроль состояния электродов и трансформатора розжига при каждом ТО; замена при признаках эрозии.
• Проверка реле давления и корректности сигналов топочного автомата перед отопительным сезоном.

Riello RS 50/M — решение для промышленных и коммунальных котельных, где требуется точная модуляция, высокий уровень безопасности и простота интеграции в современные SCADA/EMS 2026. Для корректной пусконаладки и гарантийного обслуживания рекомендуется использование оригинальных узлов и выполнение работ квалифицированным персоналом.
