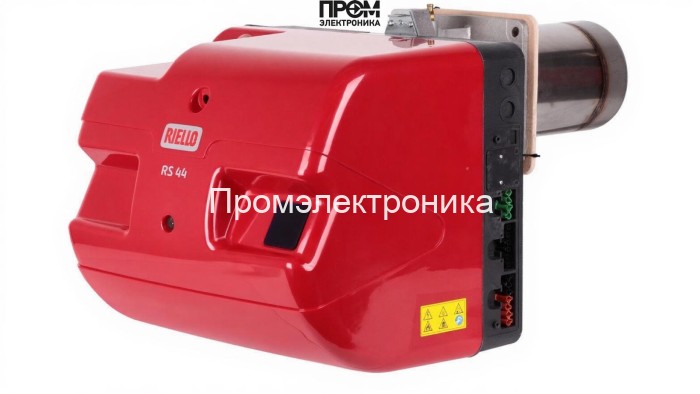

Газовая горелка Riello RS 44 MZ TC FS1 — техническое описание и состав узлов

Представленная модель Riello RS 44 MZ TC FS1 — электронно-модулируемая газовая горелка промышленного класса, предназначенная для эксплуатации в водогрейных и паровых котлах средней мощности (80–550 кВт). Конструкция спроектирована для стабильной модуляции пламени, снижения выбросов и интеграции с системами автоматизации котельной. Ниже приведено техническое описание, ключевые параметры и подробный перечень основных узлов, влияющих на надёжность и безопасность работы.

Ключевые параметры

• Мощность: 80–550 кВт — плавная электронная модуляция.
• Расход газа: 8–55 нм³/ч (в зависимости от нагрузки).
• Длина пламенной трубы: 216 мм; диаметр: 152 мм.
• Электропитание: 220 В; электродвигатель вентилятора: 420 Вт; потребляемая мощность: 700 Вт.
• Противодавление: от −1 до 8 мбар; рабочая температура: 0…+40 °C.
• Классы защиты: IP40 (пылевлагозащита) и IP20 (электрозащита для блоков управления).
• Габариты: 72.4 × 44.2 × 42.2 см; вес: 31 кг; уровень шума: 81 дБ.

Комплект основных узлов и их функции

• Топливный насос — обеспечивает стабильное давление газа/топлива на форсунки и компенсирует колебания подачи в магистрали.
• Форсунки — распыляют топливо в камеру сгорания для равномерного образования факела и точной модуляции мощности.
• Сервопривод — управляет дроссельной заслонкой и синхронизирует подачу воздуха/газа при изменении мощности.
• Клапан (газовый запорный) — обеспечивает запирание подачи топлива при остановке и аварийных ситуациях.
• Трансформатор розжига — формирует искровой разряд для инициирования горения; рассчитан на многократные циклы старт/стоп.
• Электроды — реализуют подачу искрового разряда и контроль стабильности воспламенения в стартовой фазе.
• Датчик пламени — оптический/ионный контроллер наличия пламени, обеспечивает блокировку при пропадании факела.
• Топочный автомат — основная логика управления циклом розжига, модуляцией, безопасностью и диагностикой ошибок.
• Реле давления — следит за безопасным уровнем давления в топочной системе и производит команду на блокировку при превышениях или провалах.

Особенности конструкции и эксплуатационные рекомендации

• Корпус с монтажным фланцем и теплоизоляцией обеспечивает простоту установки и герметичность интерфейсов.
• Модуль управления поддерживает диагностику и вывод ошибок на внешние интерфейсы при подключении комплекта диагностики.
• Рекомендуется регламентное обслуживание: проверка форсунок, клапанов, датчика пламени и состояния электродов каждые 3–6 месяцев.
• При эксплуатации учитывать пределы противодавления и требования к заземлению. Для шумных установок предусмотреть шумоизоляцию помещения.

Riello RS 44 MZ TC FS1 — выбор для объектов, где важны точная модуляция, безопасность и простота интеграции с современными системами управления котельной.
