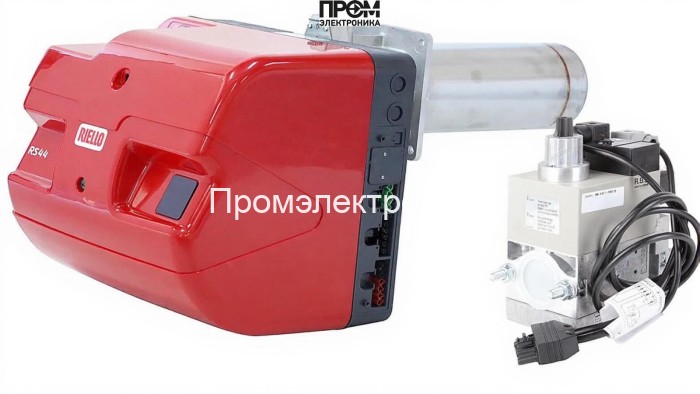

Газовая горелка Riello RS 44/M — техническое описание и состав узлов

Данная техническая сводка описывает конструкцию и ключевые функциональные элементы электронно-модулируемой газовой горелки Riello RS 44/M (мощность 80–550 кВт, расход 8–55 нм³/ч, давление рампы 11–65 мбар). Материал подготовлен с ориентацией на SEO 2026 года и практическое применение в котельных, промышленности и коммунальном хозяйстве.

Коротко о назначении

Riello RS 44/M — модулируемая горелка для водогрейных и паровых котлов средней и высокой мощности. Применяется в системах, где требуется точное регулирование тепловой нагрузки и надёжная автоматизация работы при изменяющихся режимах.

Комплектующие и основные узлы

Конструкция горелки включает ряд критически важных компонентов, обеспечивающих безопасность, модуляцию и долговечность работы:

• Топливный насос — обеспечивает стабильную подачу топлива в рампу и поддерживает требуемое давление при изменяющейся нагрузке.
• Датчик пламени — электронный сенсор контроля наличия устойчивого пламени с быстрым откликом для прерывания подачи при нештатных ситуациях.
• Топочный автомат — интегрированный блок безопасности и управления последовательностью пуска/остановки, реализующий логику модуляции.
• Трансформатор розжига — высоковольтный узел для образования искры на электродаx и обеспечения надёжного поджига в любых режимах.
• Реле давления — защитный элемент контроля наличия и стабильности давления газа в рампе (диапазон 11–65 мбар).
• Форсунки — испарительные и распределительные элементы, оптимизированные для диапазона расхода 8–55 нм³/ч, обеспечивают правильную смесь топлива и воздуха.
• Сервопривод — позиционирует воздушную и газовую заслонки, реализует алгоритмы прогрессивного управления подачей топлива.
• Клапан — запорные и регенеративные элементы, обеспечивающие герметичность и аварийное перекрытие подачи газа.
• Электроды — рабочие элементы розжига и контроля искрового поджига, выполнены с учётом долговечности и устойчивости к коррозии.

Технические особенности и эксплуатация

• Пламенная труба: удлинённая, длина 351 мм, диаметр Ø152 мм — обеспечивает стабильную факелообразующую характеристику при противодавлении -1…8 мбар.
• Электропитание: 220 В, электродвигатель 420 Вт, потребляемая мощность 700 Вт; класс защиты корпуса IP40 — для котельных помещений с контролируемой средой.
• Габариты и масса: 85.9 x 44.2 x 42.2 см, 34 кг — компактная конструкция для упрощённого монтажа и сервисного доступа.

Рекомендации по обслуживанию

• Периодическая проверка и чистка форсунок и пламенной трубы, контроль состояния электродов и трансформатора розжига.
• Тестирование датчика пламени и реле давления при каждом профилактическом обслуживании.
• Калибровка сервопривода и проверка герметичности клапанов и топливного насоса не реже одного раза в год.

Применение оригинальных запасных частей и соблюдение регламентов монтажа обеспечивают высокую надёжность, экономичность и безопасность эксплуатации горелки Riello RS 44/M в любых индустриальных условиях.
