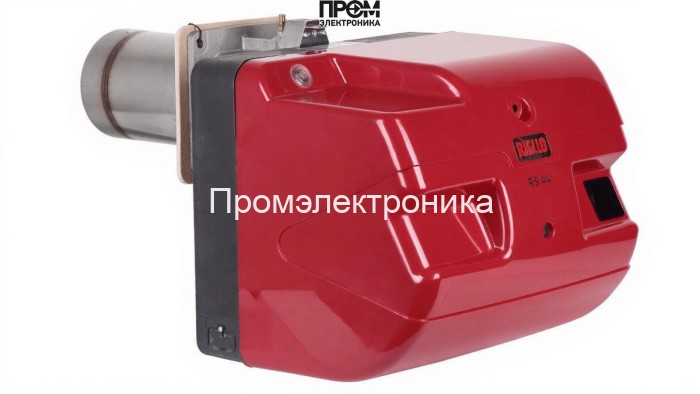

Газовая горелка Riello RS 44/M MZ TC FS1

Газовая горелка Riello RS 44/M MZ TC FS1 — техническое описание, конструкция и эксплуатация

Предлагаемое решение — модулируемая газовая горелка Riello RS 44/M MZ TC FS1, рассчитанная на диапазон тепловой мощности 80–550 кВт. Конструкция ориентирована на промышленное и коммунально-бытовое применение: водогрейные и паровые котлы, тепловые узлы и технологические печи. Описание составлено в строгом техническом стиле и оптимизировано под поисковые запросы 2026 года — внимание сделано на ключевые параметры, надежность и интеграцию в современные системы автоматизации.

Ключевые технические параметры

• Мощность: 80–550 кВт — плавная модуляция выходной мощности.
• Длина пламенной трубы: 216 мм; тип: стандартная.
• Электропитание: 220 В (возможна конфигурация для 400 В 3-фаз).
• Давление газа в рампе: 5–28 мбар; противодавление: −1…8 мбар.
• Расход газа: 8–55 нм³/ч; тип соединения: Rp 1 1/2".
• Электродвигатель: 250 Вт; потребляемая мощность: 750 Вт.
• Классы защиты: IP40 (общая), IP20 (эл. элементы); рабочая температура: 0…40 °C.
• Габариты: 72.4×44.2×42.2 см; масса: 30.5 кг; бренд: Riello (Италия).

Составные узлы и функциональные элементы

Модульная архитектура обеспечивает ремонтопригодность и быструю интеграцию. В состав горелки входят следующие основные компоненты:

• топливный насос — обеспечивает стабильную подачу газа в рампу и поддерживает рабочее давление;
• датчик пламени — контролирует наличие устойчивого факела и обеспечивает безопасность процесса;
• топочный автомат — управляет последовательностью пуска/остановки и режимами модуляции;
• трансформатор розжига — формирует искровой разряд для инициации горения;
• реле давления — контролирует давление в системе и блокирует работу при аварийных отклонениях;
• форсунки — обеспечивают точное распределение газа по пламенной трубе;
• сервопривод — регулирует положение заслонок и поток воздуха/газа при модуляции;
• клапан — электромагнитный запорный блок безопасности на газовой рампе;
• электроды — контроль и поддержание искрового розжига и стабильности воспламенения.

Интеграция и эксплуатация

• Совместимость с системами автоматики: стандартные интерфейсы для подключаемых контроллеров Riello и сторонних PLC.
• Режимы управления: модуляция мощности, каскадное объединение нескольких горелок для пиковых нагрузок.
• Монтаж: крепление к котлу через фланцевое соединение; необходима проверка уплотнений и соответствия расположения пламенной трубы.

Техническое обслуживание

• ежемесячно: визуальный осмотр головки сгорания, электродов и форсунок;
• ежеквартально: проверка давления рампы и реле давления, регулировка в пределах 5–28 мбар;
• ежегодно: полное обслуживание — чистка пламенной трубы, проверка трансформатора розжига и топочного автомата, тестирование датчика пламени и клапанов.

Данная спецификация предоставляет исчерпывающие технические сведения для инженеров и проектировщиков. Горелка Riello RS 44/M MZ TC FS1 спроектирована для длительной эксплуатации при корректном техническом обслуживании и соблюдении требований по защите и электропитанию.
