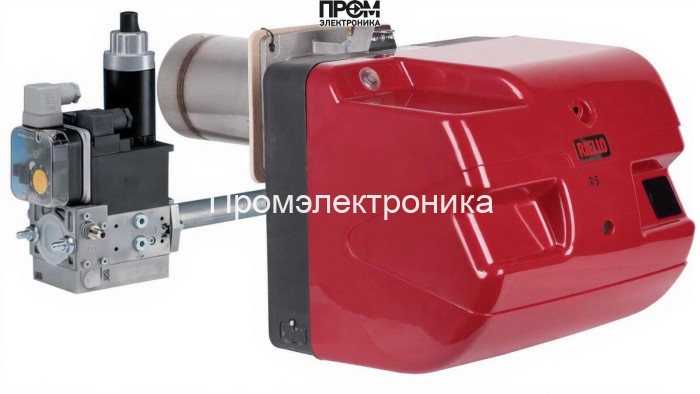

Газовая горелка Riello RS 44/E MZ TC FS1 MB 407/1 — техническое описание

Профессиональная модульная газовая горелка Riello RS 44/E разработана для стационарных котлов и теплогенераторов средней и большой мощности. Устройство обеспечивает диапазон тепловой мощности 80–550 кВт, высокую стабильность горения и простую интеграцию с газовой рампой MB 407/1 - RT 52. Конструкция ориентирована на промышленные условия эксплуатации и соответствует современным требованиям по энергоэффективности и безопасности.

Ключевые параметры

• Тип топлива: природный газ;
• Диапазон мощности: 80–550 кВт;
• Пламенная труба: длина 216 мм, диаметр 152 мм;
• Электропитание и потребление: 220 В, электродвигатель 420 Вт, потребляемая мощность 700 Вт;
• Противодавление: от -1 до 8 мбар; давление рампы: 19.9–94.8 мбар; расход газа: 8–55 нм³/ч;
• Защита и климат: IP40, рабочая температура 0–40 °C;
• Габариты и масса: 72.4×44.2×42.2 см, 38 кг;
• Уровень шума: 81 дБ.

Конструктивные узлы и комплектация

Горелка состоит из набора функциональных блоков, каждый из которых обеспечивает надежность и удобство обслуживания. В состав входят следующие элементы:

• топливный насос — обеспечивает дозированную подачу газа и стабильное давление на форсунках;
• датчик пламени — электронная система контроля присутствия пламени с быстрым откликом;
• топочный автомат — модуль управления с функцией электронно-модулируемой регулировки мощности и диагностикой;
• трансформатор розжига — высоковольтный узел для запуска искрового зажигания;
• реле давления — механизм контроля минимального и максимального давления в рампе и линии газа;
• форсунки — комплект сменных распылителей, оптимизированных под диапазон расхода 8–55 нм³/ч;
• серводвигатель (сервопривод) — приводы заслонок и шиберов для точной настройки подачи воздуха;
• клапан — запорные и предохранительные клапаны для обеспечения газовой безопасности;
• электроды — элементы розжига и контроля ионизации пламени.

Эксплуатационные и сервисные особенности

• Электронная модуляция снижает пусковые нагрузки и оптимизирует расход топлива, что повышает экономичность установки;
• Унифицированные фланцевые соединения (Rp 3/4") и комплект поставки с газовой рампой упрощают монтаж и замену узлов;
• Диагностические функции топочного автомата и простая замена форсунок/электродов сокращают время ТО и простои;
• Рекомендуемое регламентное обслуживание: проверка системы подачи газа, состояния пламенной трубы, электроники и уплотнений не реже одного раза в год при интенсивной эксплуатации.

Преимущества для интеграции

• Широкий рабочий диапазон делает горелку универсальной для промышленных и коммерческих котельных;
• Современная электроника и наличие ключевых узлов (топливный насос, датчик пламени, трансформатор розжига, реле давления и пр.) обеспечивают высокий уровень безопасности и контроля;
• Итальянское качество Riello — долгий ресурс при корректном обслуживании и доступность запасных частей.

Применение Riello RS 44/E позволяет снизить эксплуатационные затраты за счёт модуляции мощности и точного управления подачей топлива и воздуха, а также обеспечить предсказуемую и безопасную работу котельной установки в условиях переменной нагрузки.
