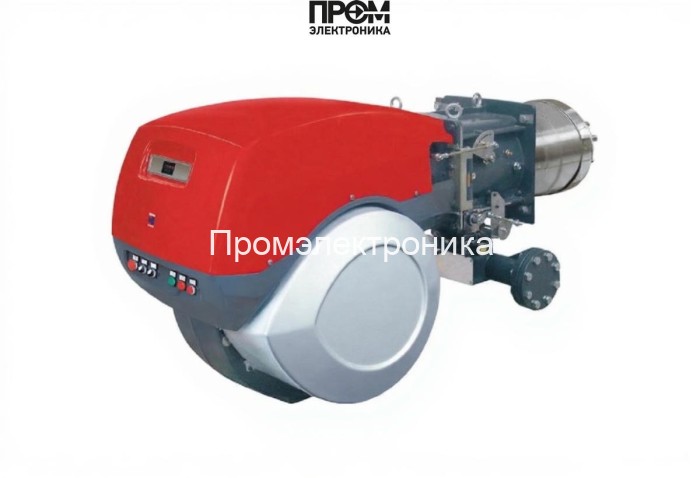

Газовая горелка Riello RS 410/M MZ TC FS1

Техническое описание и конструктивные узлы — газовая горелка Riello RS 410/M MZ TC FS1

Профессиональная газовая горелка Riello RS 410/M MZ TC FS1 спроектирована для промышленных котельных и тепловых агрегатов средней и высокой мощности. Модульная, двухступенчатая (прогрессивная) архитектура обеспечивает плавную смену режимов, повышенную надёжность и простоту сервисного обслуживания. При разработке учтены требования современного энергоэффективного и экологичного оборудования: снижение выбросов NOx, защита электроники по классу IP54 и совместимость с цифровыми системами мониторинга.

Ключевые технические параметры

• Тип топлива: природный газ;
• Мощность: 800–4900 кВт (рабочие режимы зависят от настройки и расхода газа — от 80 до 490 нм³/ч);
• Длина пламенной трубы: 519 мм;
• Электропитание: 380 В; потребляемая мощность пиковая — до 10800 Вт; электродвигатель привода — 9200 Вт;
• Класс пылевлагозащиты: IP54; рабочая температура: 0…+40 °C;
• Противодавление: от -0.5 до 17.97 мбар; уровень шума: 80 дБ;
• Вес/габариты: 250 кг; 168.7×90.8×79 см;
• Страна бренда: Италия.

Конструктивные узлы и составные детали

Устройство горелки выполнено по модульной схеме, что упрощает диагностику и замену элементов. В состав горелки обязательно входят следующие узлы и комплектующие:

• топливный насос — обеспечивает стабильную подачу газа в форсунки и поддержание давления в рампе;
• датчик пламени — контролирует наличие горения и обеспечивает защиту от пропадания факела;
• топочный автомат — логический контроллер управления последовательностью розжига и безопасностью;
• трансформатор розжига — генератор высокого напряжения для электродов розжига;
• реле давления — контроль избыточного или пониженного давления газа в системе;
• форсунки — обеспечивают точное распыление топлива и оптимизацию смеси;
• сервопривод — дистанционное и точное управление воздушными и газовыми заслонками;
• клапан (газовый) — электромагнитный запорный элемент с быстродействием для безопасности;
• электроды — элементы розжига и контроля искрообразования.

Преимущества и эксплуатация

• модульность — минимизация времени простоя при техническом обслуживании;
• двухступенчатая регуляция — экономия топлива и гибкость регулировки тепловой нагрузки;
• повышенная защита электроники (IP54) и совместимость с опциональными блоками контроля герметичности и звукоизоляцией;
• возможность интеграции в цифровые системы мониторинга и удалённой диагностики.

Рекомендовано выполнять монтаж и наладку согласно паспорту завода-изготовителя: первичная регулировка подачи воздуха и газа, проверка герметичности рампы, тестирование датчиков пламени и реле давления, а также периодическое обслуживание форсунок, электродов и сервоприводов. Корректный подбор горелки по параметрам котла и профессиональная наладка обеспечат длительную и эффективную эксплуатацию Riello RS 410/M.
