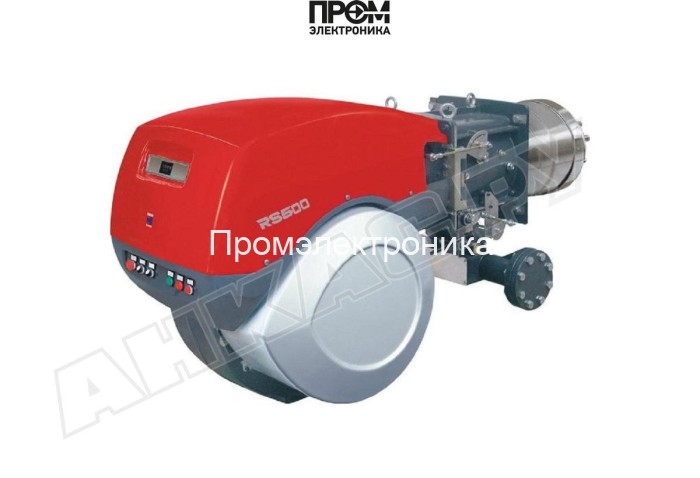

Газовая горелка Riello RS 410/M MZ TC FS1 — техническое описание и состав узлов

Данный технический текст описывает конструктивные и эксплуатационные особенности горелки Riello RS 410/M MZ TC FS1 с целью принятия решений по подбору, монтажу и обслуживанию. Описание ориентировано на инженеров и сервисные службы; учитывает ключевые характеристики: мощность 800–4900 кВт, питание 380 В, длина пламенной трубы 519 мм, электродвигатель 9200 Вт, степень защиты IP54, вес 250 кг и диапазон противодавления до 17.97 мбар.

Ключевые технические параметры

• Тип топлива: газовая
• Мощность: 800–4900 кВт
• Расход газа: 80–490 нм³/ч
• Электропитание: 380 В, потребляемая мощность 10600 Вт
• Электродвигатель: 9200 Вт
• Длина пламенной трубы: 519 мм (стандартная)
• Противодавление: от -0.5 до 17.97 мбар
• Класс защиты: IP54, уровень шума ~80 дБ
• Габариты и вес: 168.7×90.8×79 см, вес 250 кг

Состав основных узлов и функциональных элементов

Модульная конструкция обеспечивает доступ к ключевым компонентам для обслуживания и замены. В состав горелки входят следующие элементы:

• Топливный насос — обеспечивает стабильную подачу газовой смеси при различных режимах; рассчитан на связку с прогрессивной двухступенчатой системой регулирования.
• Датчик пламени — оптический/ионный мониторинг наличия горения с функцией быстрой блокировки при аварии.
• Топочный автомат — контроллер последовательности пуска/остановки, обеспечивает логику двухступенчатой работы и безопасность по сигналам датчиков.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов поджига; обеспечивает надёжный запуск в диапазоне рабочих давлений.
• Реле давления — контроль критических перепадов давления для защиты горелки и котла, интегрируется в цепь аварийной остановки.
• Форсунки — распылители/сопла в голове сгорания, формируют оптимальную смесь топлива и воздуха; требуют регулярной очистки и калибровки.
• Сервопривод — управляет положением заслонок и регуляторов подачи воздуха/газа для точного соответствия нагрузке.
• Клапан (газовый) — основной запорный элемент с электрической блокировкой; рекомендуется проверка герметичности при каждом ТО.
• Электроды — электроподжиг и ионизационный контроль; материал и зазоры подобраны для длительного ресурса при номинальных температурах.

Рекомендации по эксплуатации и обслуживанию

• Пусконаладочные и монтажные работы проводить в соответствии с паспортом Riello и регламентами безопасности.
• Плановые проверки: датчик пламени, реле давления, состояние форсунок и пламенной трубы — не реже одного раза в месяц при интенсивной эксплуатации.
• Контроль электрических подключений и состояния сервоприводов, проверка трансформатора розжига и электродов при каждом плановом ТО.
• При замене компонентов использовать оригинальные узлы или сертифицированные аналоги для сохранения рабочих характеристик (мощность, диапазон противодавления, уровень шума).

Вывод

Riello RS 410/M MZ TC FS1 — промышленная газовая горелка с широким диапазоном мощности и модульной архитектурой, обеспечивающая точное управление горением благодаря совокупности топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, газового клапана и электродов. Конструкция оптимизирована для монтажа на водотрубные и жаротрубные котлы, где требуется надёжность при противодавлении до 17.97 мбар и высокая электрическая мощность привода.
