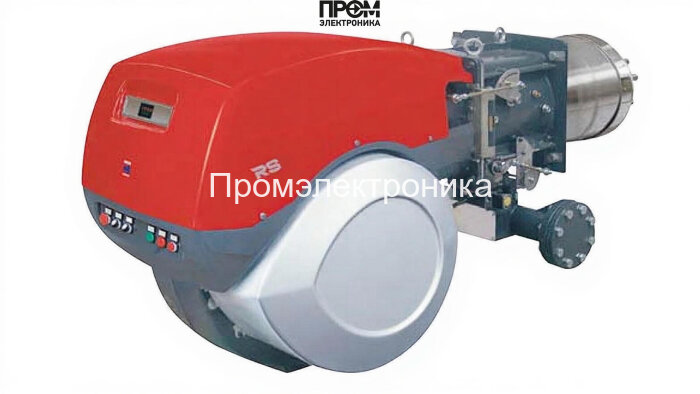

Газовая горелка Riello RS 400/EV BLU TC FS1/FS2

Газовая горелка Riello RS 400/EV BLU TC FS1/FS2 — техническое описание и состав

Газовая горелка Riello RS 400/EV BLU TC FS1/FS2 — промышленное решение класса «прогрессивная» для котлов мощностью 800–4550 кВт. Конструкция оптимизирована для продолжительной эксплуатации в котельных и на тепловых установках, где ключевыми требованиями являются стабильность модуляции, энергоэффективность и безопасность. Техническое исполнение соответствует современным требованиям 2026 года по интеграции в автоматизированные системы управления и мониторинга.

Ключевые технические параметры

• Мощность: 800–4550 кВт;
• Тип топлива: газовая;
• Длина пламенной трубы: 521 мм (короткая);
• Питание: 220/380 В; электродвигатель 7500 Вт, потребляемая мощность 8800 Вт;
• Давление газовой рампы: 6–100 мбар; противодавление: 0–16 мбар;
• Расход газа: 80–455 нм³/ч; номинальный диаметр рампы: DN65;
• Классы защиты: IP54 (пылевлагозащита), IP55 (электрозащита); уровень шума ≈85 дБ;
• Рабочая температура: 0…40 °C; масса: 236 кг; габариты: 184.6×77.5×86.7 см.

Конструкция горелки — основные узлы и компоненты

В конструкцию Riello RS 400/EV входят элементы, обеспечивающие точную подачу и стабильное воспламенение газа, а также систему аварийной защиты. Для интеграции и сервисного обслуживания предусмотрена модульная компоновка узлов, что упрощает доступ к критическим компонентам и сокращает время ремонта.

• Топливный насос — обеспечивает стабильную подачу газа к рампе при заданном давлении; выполнен с учётом длительного ресурса и простоты замены.
• Датчик пламени — обеспечивает мгновенную детекцию наличия устойчивого факела, сопряжение с системой аварийного отключения.
• Топочный автомат — программируемый контроллер управления циклом розжига, модуляцией и диагностикой, совместимый с системами удалённого мониторинга.
• Трансформатор розжига — высоковольтный узел для инициации искрового зажигания, с защитой от перекоммутации и перегрузок.
• Реле давления — контроль давления в рампе и подача сигналов блокировки при отклонениях от рабочего диапазона (6–100 мбар).
• Форсунки — обеспечивают оптимальное форсуническое распыление / подачу газа для формирования стабильного факела и минимизации колебаний тепловой мощности.
• Сервопривод — точная регулировка положения клапана и модуляции подачи топлива для поддержания заданной мощности и экономичного режима работы.
• Клапан — запорный/регулирующий элемент с быстродействующей электропневматической или электрической приводкой, отвечает за герметичность и безопасность перекрытия подачи топлива.
• Электроды — контрольная и зажигающая цепь электродов, выполнены из материалов, устойчивых к коррозии и термическим нагрузкам.

Эксплуатационные рекомендации и безопасность

• Монтаж и пусконаладка — только квалифицированным персоналом в соответствии с документацией Riello и нормативами безопасности;
• Регулярная проверка датчиков, реле давления, состояния электродов и трансформатора розжига — снижает риск простоев и аварий;
• Использование оригинальных форсунок и запорной арматуры сохраняет точность расхода газа и долговечность компонентов;
• Интеграция с топочным автоматом позволяет внедрять современные алгоритмы контроля КПД и удалённого мониторинга, соответствующие требованиям 2026 года.

Riello RS 400/EV BLU TC FS1/FS2 — оптимальный выбор для крупных котельных и промышленных установок, где важны точная модуляция, высокая надёжность узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) и соответствие современным стандартам энергоэффективности и безопасности.
