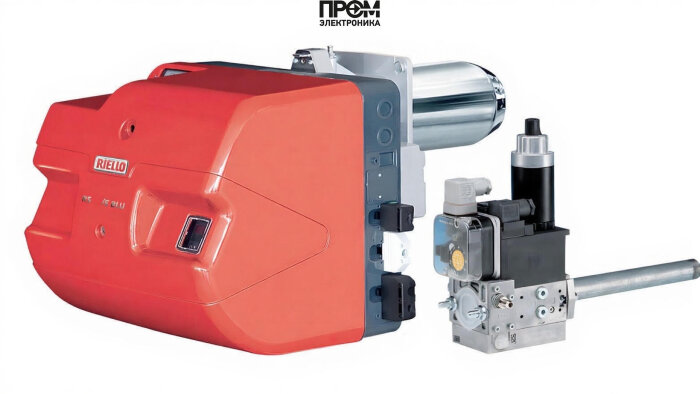

Газовая горелка Riello RS 35/E BLU TC FS1 MB 407/1 — техническое описание

Данный документ представляет собой техническое описание газовой горелки Riello RS 35/E, рассчитанной на диапазон мощности 70–480 кВт. Описание ориентировано на инженеров по теплотехнике, сервисных инженеров и специалистов по пусконаладочным работам. Горелка оснащена электронно-модулируемой системой управления, обеспечивает точную подачу топлива и воздуха, минимизацию выбросов и стабильную работу при переменных нагрузках.

Конструкция и основные узлы

Модульная конструкция упрощает монтаж и обслуживание. В состав горелки входят следующие ключевые детали и узлы:

• топливный насос — обеспечивает стабильную подачу топлива в рампу и форсунки, рассчитан на рабочие диапазоны давления;
• датчик пламени — электронный контроллер безопасности для подтверждения наличия горения и предотвращения подачи топлива при отсутствии пламени;
• топочный автомат — блок логики и защиты, управляющий последовательностью включения/выключения и аварийными блокировками;
• трансформатор розжига — высоковольтный источник для формирования искры и инициирования стабильного воспламенения топлива на электродах;
• реле давления — обеспечивает контроль давления в газовой рампе и инициирует защитные реакции при выходе параметров за пределы нормы;
• форсунки — регулируют факельную геометрию и объем подаваемого газа, обеспечивая оптимальное соотношение воздух/топливо;
• серводвигатель (сервопривод) — управляет положением воздушной заслонки и дроссельными элементами для модулирования мощности;
• клапан — запорные и регулирующие элементы на газовой рампе, отвечающие за герметичность и точность дозирования;
• электроды — элементы системы зажигания и контроля пламени, выполняющие функции инициирования и мониторинга горения.

Технические характеристики (кратко)

• Диапазон мощности: 70–480 кВт
• Длина пламенной трубы: 230 мм
• Расход газа: 7–48 нм³/ч
• Питание: 220 В, электродвигатель 420 Вт, потребляемая мощность ≈700 Вт
• Класс защиты: IP40; рабочая температура 0–40 °C
• Противодавление: от −1 до 8 мбар; давление газовой рампы: 20–97,3 мбар
• Вес: 33 кг; габариты: 73.8 × 44.2 × 42.2 см

Преимущества и эксплуатация

• Плавное электронное модулирование обеспечивает экономию топлива и снижает режимные колебания котла;
• Комплектность: головка сгорания и газовая рампа MB 407/1 упрощают интеграцию в существующие системы;
• Простота сервисного обслуживания: доступ к электродвигателю, форсункам, электродам и сервоприводу;
• Высокая надёжность при промышленной эксплуатации благодаря итальянскому бренду Riello и продуманной системе защиты (датчик пламени, реле давления, т.п.).

Рекомендации по монтажу и обслуживанию

• Проводить пусконаладочные работы с проверкой давления в рампе (20–97,3 мбар) и настройкой форсунок;
• Ежегодная инспекция головки сгорания, чистка пламенной трубы и проверка состояния электродов;
• Проверка работы трансформатора розжига, топочного автомата и датчика пламени при каждом сервисном визите;
• Контроль герметичности клапанов и работоспособности сервопривода для предотвращения аварийных режимов.
