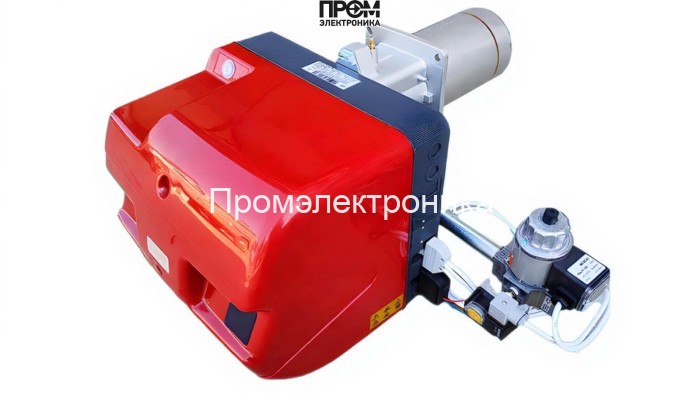

Газовая горелка Riello RS 34 MZ TC FS1 MB 407/1 — техническое описание и конструктивные узлы

Данное техническое описание предназначено для проектировщиков, сервисных инженеров и ответственных за эксплуатацию котельного оборудования. Горелка Riello RS 34 MZ TC FS1 в комплекте с рампой MB 407/1 обеспечивает диапазон мощности 45–390 кВт и адаптирована для стабильной модуляции нагрузки в современных тепловых установках. Описание составлено с учётом актуальных требований SEO 2026: акцент на ключевых параметрах, структурирование информации и использование семантически релевантных терминов.

Краткие технические характеристики

• Тип топлива: природный/сжиженный газ
• Мощность: 45–390 кВт
• Расход газа: 4.5–39 нм³/ч
• Давление на рампе: 17–81.6 мбар
• Противодавление в камере: от -1 до 7 мбар
• Пламенная труба: Ø140×216 мм
• Электропитание: 220 В, потребляемая мощность до 600 Вт
• Электродвигатель: 300 Вт
• Классы защиты: IP40 (мех.), IP20 (эл.)

Конструкция и составные элементы

Горелка выполнена по модульной схеме, что упрощает обслуживание и интеграцию в существующие котлы. Ключевые узлы и составные детали, контролируемые и обслуживаемые при монтаже и техобслуживании:

• топливный насос — обеспечивает стабильную подачу газа/смеси и компенсацию перепадов давления;
• датчик пламени — электронный контроль наличия и качества горения для безопасности работы;
• топочный автомат (электронный блок управления FS1) — реализует модуляцию мощность, управление последовательностью пуска/остановки и диагностику;
• трансформатор розжига — обеспечивает надёжное образование искры при запуске;
• реле давления — контроль давления в рампе и аварийная блокировка при отклонениях;
• форсунки (сопла) — обеспечивают оптимальное распыление газовой струи и стабильность пламени;
• серводвигатель (сервопривод) — точная позиционная регулировка заслонок и расхода;
• клапан — запорно-предохранительные элементы для герметичности при останове;
• электроды — контроль розжига и стабилизации пламени.

Особенности эксплуатации и обслуживания

• Электронно‑модулируемая система снижает число пусковых циклов и экономит топливо при частичных нагрузках.
• Рекомендуемое ТО: проверка рампы и уплотнений 1–2 раза в год; контроль форсунок и электрических соединений при каждом плановом осмотре.
• Монтаж и наладку должен выполнять сертифицированный персонал с допуском к газовому оборудованию.

Заключение

Riello RS 34 MZ TC FS1 MB 407/1 — сбалансированное решение для промышленных и коммунальных котельных, где требуются плавная модуляция, надёжность узлов и простота обслуживания. Технически прозрачная конструкция и наличие ключевых компонентов (насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают предсказуемую и безопасную работу в диапазоне 45–390 кВт.
