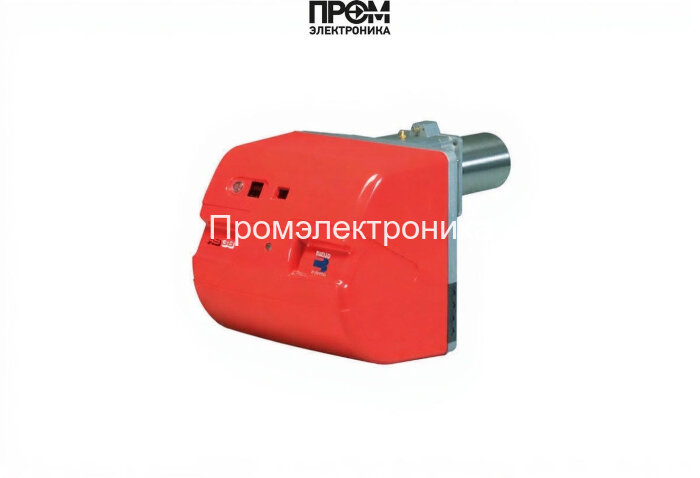

Газовая горелка Riello RS 34 MZ TC FS1

Газовая горелка Riello RS 34 MZ TC FS1 — техническое описание и эксплуатационные рекомендации

Газовая горелка Riello RS 34 MZ TC FS1 разработана для среднего диапазона тепловой мощности и предназначена для установки на промышленные и коммунальные котлы различного назначения. В описании приведены все технические характеристики, сведения о конструкции, примеры практического применения, преимущества, порядок эксплуатации и обслуживания, а также раздел FAQ для быстрого решения типичных вопросов.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 45 до 390 кВт (диапазон рабочих режимов)
• Исполнение: прогрессивная электронно-модулируемая
• Длина пламенной трубы: 216 мм
• Диаметр пламенной трубы: 140 мм (тип — стандартная)
• Электропитание: 220–230 В (230 В ±10%)
• Электродвигатель: 300 Вт
• Потребляемая электрическая мощность: 600 Вт
• Класс пылевлагозащиты: IP40 (внешняя защищённость); класс электрозащиты: IP20
• Уровень шума: 79 дБ (при номинальной работе вентилятора с S‑образными лопастями)
• Противодавление: от −1 до 7 мбар
• Рабочая температура: от 0 до +40 °C
• Расход газа: от 4.5 до 39 нм³/ч (в зависимости от режима и мощности)
• Вес: 37 кг
• Габариты: 72.4 × 44.2 × 42.2 см
• Комплектация: в базовой поставке — голова сгорания; возможно комплектование с газовой рампой или без неё (варианты по спецификации)
• Страна бренда: Италия

Конструкция и состав горелки

• Головка сгорания стандартизированной геометрии (диаметр 140 мм, длина 216 мм) — обеспечивает стабильную форму факела и минимизацию NOx.
• Вентилятор со S‑образными лопастями — снижает уровень шума и повышает КПД подачи воздуха.
• Дроссельная и воздушная заслонки с сервоприводом — синхронное управление подачей газа и воздуха, плавная модуляция мощности.
• Электродвигатель 300 Вт, система управления и электронный блок модуляции (питается от 220/230 В).
• Присоединительный фланец, комплект прокладок, крепёж и теплоизоляционная прокладка фланца — для герметичного монтажа на котле.
• Опционально: газовые рампы (одноступенчатые или мультиблоки), устройство контроля герметичности, адаптеры соединений, элементы диагностики для подключения к ПК.

Преимущества применения

1. Широкий диапазон мощности (45–390 кВт) — одна модель покрывает несколько классов котлов.
2. Низкие выбросы NOx — соответствует современным экологическим требованиям, применима в зонах с ограничениями по загрязнению.
3. Прогрессивная электронная модуляция — экономия топлива и стабильность температурного режима.
4. Фронтальный доступ к рабочим узлам упрощает техническое обслуживание и наладку без демонтажа с котла.
5. Укомплектована элементами для быстpого монтажа и адаптации под конкретную систему.

Примеры реального использования

• Котельные среднего размера в жилых комплексах и коммерческих зданиях — регулировка мощности по потреблению тепла в зависимости от внешней температуры.
• Промышленные технологические процессы, где требуется стабильная температура теплоносителя при переменной нагрузке.
• Замена устаревших двухступенчатых горелок на электронно‑модулируемые решения с целью снижения расхода газа и сокращения выбросов.

Совместимость: для каких котлов подходит

Riello RS 34 подходит для чугуна/стали, водогрейных и паровых котлов среднего диапазона мощности при наличии соответствующего фланцевого соединения и допуска изготовителя котла. Рекомендуется проверять совместимость по противодавлению (от −1 до 7 мбар) и геометрии фланца.

Обслуживание и эксплуатация

• Регламент: периодическая визуальная проверка горелки и соединений — не реже одного раза в квартал; полная сервисная проверка — 1–2 раза в год в зависимости от режима работы.
• Диагностика: встроенные возможности визуальной и инструментальной диагностики (при подключении к ПК) ускоряют поиск неисправностей.
• Запчасти и комплектующие: доступны головки сгорания, уплотнения, приводные элементы и газовые рампы. Рекомендуется использовать оригинальные компоненты.
• Безопасность: при остановке воздушная заслонка закрывается сервоприводом, что исключает тепловые потери и утечку воздуха через топку.

FAQ — быстрые ответы

• Можно ли монтировать на паровой котёл? Да, при соблюдении допустимых параметров противодавления и согласовании с производителем котла.
• Какая требуемая подводка газа? Подбор газа и газовой рампы выполняется по расходу газа (4.5–39 нм³/ч) и рабочему давлению.
• Нужна ли отдельная вентиляция? Требования по вентиляции определяются проектом котельной и нормативами; горелка сама по себе не компенсирует недостаток приточной вентиляции.
• Можно ли модернизировать старую горелку? Замена на RS 34 возможна при проверке фланцевого соединения и условий противодавления; часто требуется адаптер и перенастройка управления.

При выборе и поставке оборудования обращайтесь к специалистам компании Промэлектроника — кратко и профессионально: sales@prom-elec.com. Наши инженеры помогут с подбором комплектации, адаптацией под ваш котёл и организацией сервиса.

Техническое соответствие и подробные спецификации представлены для квалифицированного инженера-проектировщика. Перед монтажом необходимо руководствоваться инструкцией производителя и нормативами безопасности.
