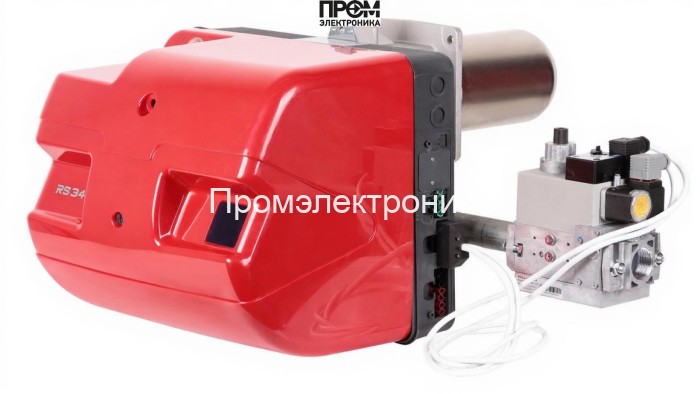

Газовая горелка Riello RS 34/M MZ TL FS1 MB 407/1 - RT 20 — техническое описание

Представленный технический материал предназначен для инженеров-проектировщиков, монтажников и сервисных специалистов. Описание фокусируется на конструктивных узлах, рабочих параметрах и практических рекомендациях по внедрению в паровые и водогрейные котельные установки средней и большой мощности. Устройство оптимизировано для точной модуляции тепловой мощности и обеспечивает стабильное горение при широком диапазоне нагрузок.

Ключевые параметры

• Диапазон мощности: 45–390 кВт (модулируемая работа).
• Расход газа: 4,5–39 нм³/ч.
• Давление газовой рампы: 10–68 мбар; допустимое противодавление: −1…7 мбар.
• Длина пламенной трубы: 351 мм, диаметр Ø140 мм (удлинённый тип).
• Электропитание: 220 В; электродвигатель 300 Вт; общая потребляемая мощность 600 Вт.
• Класс защиты: IP40; уровень шума: 79 дБ; габариты: 85.9×44.2×42.2 см; вес: 32 кг.

Конструкция и основные компоненты

Горелка выполнена в модульном исполнении, что упрощает техническое обслуживание и замену узлов. Ниже перечислены ключевые элементы, образующие рабочую систему горелки:

• Топливный насос — обеспечивает стабильную подачу газа/смеси к рампе при варьирующем входном давлении.
• Датчик пламени — контролирует наличие и устойчивость горения, даёт сигнал аварии при пропадании факела.
• Топочный автомат (электронный блок управления) — реализует алгоритмы модуляции, контроля безопасности и логики розжига/остановки.
• Трансформатор розжига — формирует искровой разряд для инициирования пламени в камере сгорания.
• Реле давления — обеспечивает защиту по давлению газа и интеграцию с автоматикой котельной.
• Форсунки и голова сгорания — обеспечивают оптимальное распыление и смесеобразование для стабильного горения на всём диапазоне мощности.
• Сервопривод — механическое управление положением заслонок и дроссельных элементов для точной модуляции подачи воздуха/газа.
• Клапан (безопасный запорный) — многокамерный электромагнитный клапан для аварийного отключения подачи топлива.
• Электроды — заземлённые и искровые электроды контроля и розжига, выполненные с защитой от деградации при высоких температурах.

Интеграция и эксплуатация

• Монтаж: фланец под удлинённую пламенную трубу, соединение Rp 3/4".
• Проверки при вводе: контроль давления рампы, проверка работы датчика пламени и логики топочного автомата.
• Техобслуживание: периодическая чистка форсунок и пламенной трубы, инспекция электродов и трансформатора розжига.
• Рекомендации по безопасности: использовать сертифицированные расходные элементы и соблюдать требования IP40 для электрических цепей.

Заключение

Riello RS 34/M MZ TL FS1 с рампой MB 407/1 — RT 20 представляет собой надёжную, легко интегрируемую в систему управления котельной модульную горелку с полным набором рабочих и защитных узлов. Точное соблюдение процедур ввода в эксплуатацию и регулярное сервисное обслуживание обеспечат длительную и экономичную работу оборудования.
