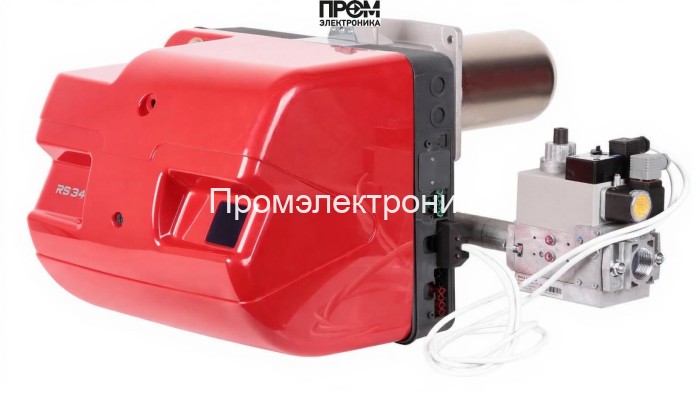

Газовая горелка Riello RS 34/M MZ TC FS1 MB 415/1 - RT 30 — техническое описание

Предлагаемое техническое описание концентрируется на конструктивных элементах и эксплуатационных параметрах газовой горелки Riello RS 34/M — прогрессивной электронно‑модулируемой системе мощностью 45–390 кВт. Описание ориентировано на инженеров и специалистов по монтажу/обслуживанию: кратко, по делу и с указанием ключевых параметров для проектирования котельных установок и интеграции в технологические схемы.

Назначение и ключевые характеристики

• Тип топлива: природный и сжиженный газ;
• Модуляция мощности: электронно‑модулируемая, плавная регулировка от минимума до максимума;
• Мощность: 45–390 кВт; расход газа: 4.5–39 нм³/ч;
• Пламенная труба: длина 216 мм, диаметр 140 мм; соединение: Rp 1 1/2";
• Электропитание: 220 В; потребляемая мощность: 600 Вт; электродвигатель: 300 Вт;
• Рабочие условия: температура 0–40 °C, противодавление в камере от -1 до 7 мбар; класс защиты IP40.

Конструктивные узлы и состав горелки

Модульная архитектура упрощает доступ для обслуживания и заменяемость агрегатов. В состав горелки входят следующие основные элементы:

• топливный насос — обеспечивает стабильное и дозированное питание газовой рампы при изменении давления в магистрали;
• датчик пламени — оптический/ионный модуль контроля наличия пламени для безопасного отключения;
• топочный автомат — блок управления с логикой модуляции и защитными алгоритмами;
• трансформатор розжига — генерирует импульс высокого напряжения для поджига электродов;
• реле давления — защитный элемент контроля давления газа и противодавления в топке;
• форсунки — сменные сопла рампы для настройки расхода и формы факела;
• сервопривод — исполнительный механизм регулирования положения заслонок и газа в модулируемом режиме;
• клапан (электромагнитный/регулирующий) — обеспечивает аварийное перекрытие и точную дозировку подачи газа;
• электроды — электроподжиг и контроль плазмы, выполнены из жаропрочного сплава.

Эксплуатация, интеграция и обслуживание

• Рекомендуется регулярная проверка датчиков и форсунок, настройка рампы при смене типа газа;
• Техническое обслуживание: ежемесячная визуальная проверка, ежегодная чистка головки сгорания и обслуживание автоматики;
• Интеграция в котельную: совместима с фланцевым и резьбовым монтажом, требует проверки допустимых противодавлений и соответствия рампы параметрам котла.

Преимущества для проекта

• Энергетическая эффективность за счёт электронной модуляции и точной дозировки газа;
• Модульность и ремонтопригодность снижают время простоя и упрощают логистику запасных частей;
• Широкий диапазон регулирования позволяет адаптировать горелку под различные тепловые нагрузки и технологические процессы.

Данное описание служит техническим руководством для проектирования и эксплуатации. При подборе комплектующих и настройке автоматики рекомендуется опираться на оригинальные спецификации Riello и привлекать квалифицированные службы для пуско‑наладки.
