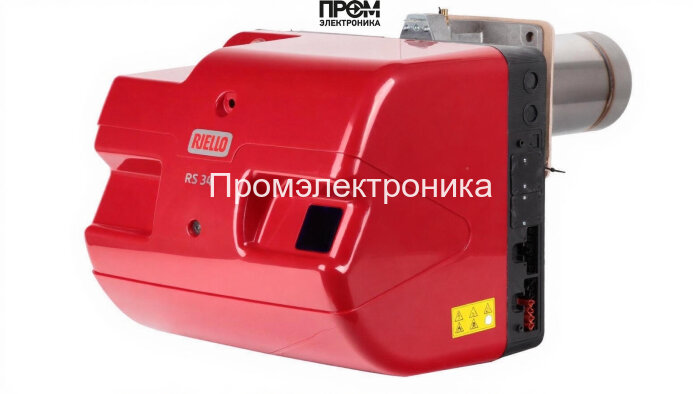

Газовая горелка Riello RS 34/M MZ TC

Газовая горелка Riello RS 34/M MZ TC — техническое описание

Модуляционная газовая горелка Riello RS 34/M MZ TC предназначена для стационарных теплогенераторов мощностью от 45 до 390 кВт. Конструкция моноблочного типа обеспечивает компактность (72.4×44.2×42.2 см) и упрощённый доступ к обслуживаемым узлам. Горелка разработана для промышленного и коммунально‑бытового использования: водогрейные котлы, парогенераторы, теплогенераторы и котлы с диатермическим маслом.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность: от 45 до 390 кВт (рабочий диапазон модуляции)
• Тип: прогрессивная — электронно‑модулируемая
• Длина пламенной трубы: 216 мм; диаметр пламенной трубы: 140 мм; тип: стандартная
• Расход газа: от 4.5 до 39 нм³/ч
• Электропитание: 220 В; потребляемая электрическая мощность: 600 Вт; электродвигатель: 300 Вт
• Противодавление: от −1 до 7 мбар
• Класс пылевлагозащиты: IP40; уровень шума: 79 дБ
• Вес: 32 кг; габариты: 72.4×44.2×42.2 см
• Рабочая температура окружающей среды: от 0 до +40 °C
• Комплектация: с головой сгорания и без газовой рампы (газовая рампа — опция, для установки требуется адаптер‑переходник)
• Страна бренда: Италия (Riello)

Конструкция и состав горелки

• Моноблочный корпус — объединены вентилятор, камера сгорания и управляющая электроника, обеспечивает компактность и простую интеграцию в котловой фланец.
• Головка сгорания — комплектуется в базовой поставке; пламенная труба стандартного типа с указанными длиной и диаметром.
• Встроенный вентилятор с профильными лопастями и звукоизоляцией в контуре всасывания; опционально — наружный звукоизоляционный кожух.
• Модулятор потока газа и механический кулачок для синхронной регулировки соотношения воздух/газ.
• Сервопривод воздушной заслонки для точной позиционировки объёма воздуха в зависимости от мощности модуляции.
• Электронный менеджер горения с защитой электрических компонентов по классу IP40 и функцией автодиагностики (ежесуточный автоматический перезапуск).

Преимущества

• Плавная электронная модуляция мощности — экономия топлива и снижение цикличности котла.
• Низкие выбросы благодаря оптимизированному смесеобразованию и регулировке воздуха.
• Полная автоматизация работы и быстрый доступ к обслуживаемым узлам без демонтажа горелки с котла.
• Широкий диапазон регулировки — совместимость с различными типами котлов и теплогенераторов.
• Компактные габариты и заводская комплектация улучшают логистику и ускоряют монтаж.

Обслуживание и эксплуатация

• Установка и начальная наладка: монтаж на фланец котла, подключение газовой рампы (при наличии) через адаптер, подключение питания 220 В и заземления.
• Плановое обслуживание: проверка состояния головки сгорания и пламенной трубы, очистка вентилятора и фильтров, проверка уплотнений газовой рампы и газового клапана — рекомендуемая периодичность 1 раз в 6 месяцев при интенсивной эксплуатации.
• Диагностика: встроенный менеджер горения регистрирует ошибки и осуществляет автоматический перезапуск для самопроверки; при критических ошибках — ведёт лог блокировок для сервисного инженера.
• Резервные элементы обслуживания: уплотнения, форсунка (головка сгорания), сервомотор воздушной заслонки и датчики давления; хранить запасные узлы на складе для сокращения простоя.

Примеры реального применения

• Промышленные котельные: модулированная нагрузка в цехах с переменным потреблением тепла (производственные линии, сушильные установки).
• Коммунально‑бытовые паровые установки: обеспечение стабильной подачи пара при изменяющейся потребности.
• Теплогенераторы в системах теплоснабжения предприятий: точная поддержка температуры теплоносителя при сезонных изменениях нагрузки.
• Котлы с диатермическим маслом: обеспечение равномерного подогрева при высокотемпературных процессах.

Для каких котлов подходит

• Водогрейные котлы средней и высокой мощности с фланцевым подключением горелки в диапазоне 45–390 кВт.
• Парогенераторы и теплообменные установки, где требуется модуляция мощности и низкие выбросы.
• Котлы на диатермическом масле при условии корректного подбора исполнения горелки и дополнительных комплектов для данной среды.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку на сжиженном газе? — Да, но требуется специальный комплект перевода и корректная настройка регуляторов давления.
• Требуется ли частая замена головки сгорания? — При нормальной эксплуатации головка служит длительно; периодическая проверка и очистка продлевают ресурс.
• Какой тип обслуживания критичен для сохранения КПД? — Своевременная чистка пламенной трубы, проверка параметров вентиляции и корректировка соотношения воздух/газ.
• Можно ли интегрировать горелку в систему автоматизации здания? — Да, управляющий менеджер горения поддерживает стандартные сигналы контроля и может быть интегрирован в верхний SCADA/АСУ.

Заключение: Riello RS 34/M MZ TC — надёжное технически продуманное решение для операторов котельных и предприятий, которым нужна высокая точность модуляции мощности, компактная конструкция и минимальные выбросы. Для приобретения и квалифицированной поставки оборудования рекомендуем обращаться в компанию Промэлектроника (sales@prom-elec.com) — поставщик с опытом комплектации и сервисной поддержки проектов любой сложности.
