Газовая горелка Riello RS 34/E MZ TL FS1 MB 407/1 — техническое описание

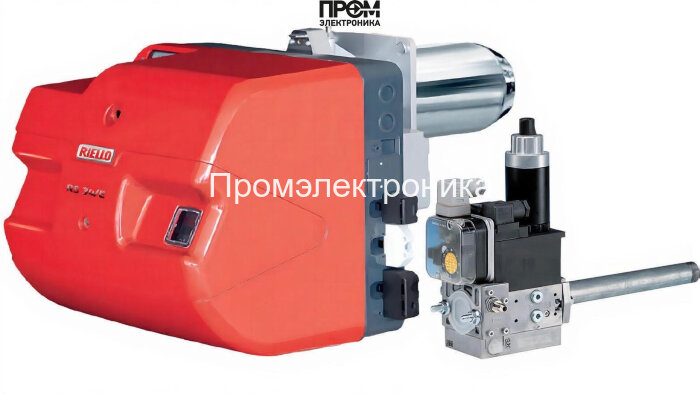

Riello RS 34/E MZ TL FS1 с рампой MB 407/1 — промышленная электронно-модулируемая газовая горелка, разработанная для точного управления сжиганием природного и сжиженного газа в диапазоне мощности 45–390 кВт. Конструкция ориентирована на длительную эксплуатацию в условиях переменных нагрузок и интеграцию с системами автоматизации котельной. Описание составлено в техническом стиле с акцентом на состав узлов, эксплуатационные параметры и требования к монтажу и обслуживанию.

Конструкция и основные узлы

• Топливный насос — узел подачи и предварительного регулирования подачи топлива в рампу, обеспечивает стабильное давление для точной работы форсунок.
• Газовая рампа с форсунками — распределительный блок MB 407/1 с форсунками различной производительности для оптимизации факела при модуляции мощности.
• Датчик пламени — оптический/ионный контроллер контроля наличия пламени, интегрированный в систему безопасности топочного автомата.
• Топочный автомат — блок управления с электронным модулем, реализующий функции модуляции, контроля ошибок, логики розжига и селекции режимов работы.
• Трансформатор розжига — высоковольтный модуль для генерации искрового разряда на электроды при старте горелки.
• Реле давления — элемент защиты и контроля газового давления в рампе, срабатывающий при выходе параметров за допустимые пределы.
• Сервопривод — исполнительный механизм регулирования положения клапана/шибера воздуха или газа для реализации функции модуляции мощности.
• Клапан (газовый электромагнитный) — запорный элемент безопасности, реализующий немедленное перекрытие подачи топлива при аварийных ситуациях.
• Электроды — комплект электродов поджига и ионизации, обеспечивающий надежный розжиг и корректную сигнализацию пламени.

Технические параметры (ключевые)

• Мощность: 45–390 кВт; модулируемая подача топлива и воздуха.
• Расход газа: 4.5–39 нм³/ч; давление на рампе: 10–66.8 мбар.
• Пламенная труба: удлинённая 351 мм, Ø 140 мм; подход для глубоких топочных камер.
• Электропитание: 220 В; электродвигатель: 300 Вт; потребляемая мощность: 600 Вт.
• Класс защиты: IP40; рабочая температура: 0–40 °C; уровень шума: 79 дБ.
• Присоединение: Rp 3/4"; масса: 34 кг; габариты: 85.9 × 44.2 × 42.2 см.

Эксплуатация и обслуживание

• Монтаж производить с проверкой геометрии топочной камеры и соблюдением инструкций по месту крепления рампы и головы сгорания.
• Ежемесячная диагностика: герметичность газовых соединений, состояние электродов и трансформатора розжига, проверка реле давления и датчика пламени.
• Раз в 6–12 месяцев — чистка форсунок, проверка сервопривода и топочного автомата, регулировка давления в рампе в пределах 10–66.8 мбар.
• При замене компонентов использовать оригинальные узлы или сертифицированные аналоги (форсунки, электроды, клапаны, датчики).

Вывод

Riello RS 34/E MZ TL FS1 — модульная горелка с полным набором функциональных узлов: топливным насосом, датчиком пламени, топочным автоматом, трансформатором розжига, реле давления, форсунками, сервоприводом, клапаном и электродами. Комбинация точной модуляции, надежной автоматики и сервисной доступности делает её оптимальным решением для промышленных и коммунальных котельных, где требуется высокая экономичность, низкие выбросы и интеграция с современными системами управления.
