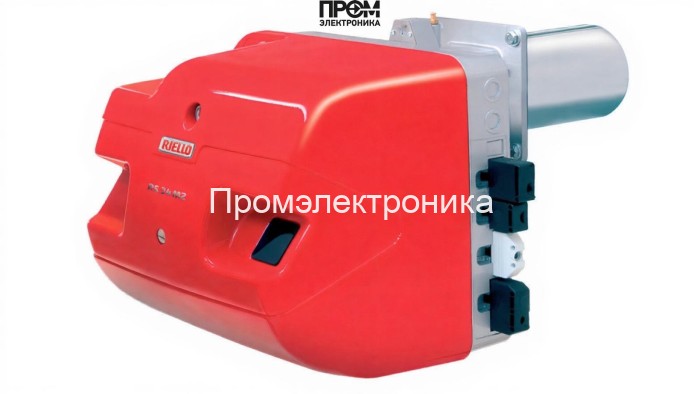

Техническое описание газовой горелки Riello RS 34/1 MZ TC FS1 MB 415/1

Данное техническое описание предназначено для инженеров и сервисных специалистов, которым требуется быстрое понимание конструкции, принципа работы и эксплуатационных характеристик горелки Riello RS 34/1 MZ TC FS1 MB 415/1. Оборудование представляет собой одноступенчатую газовую горелку диапазона мощности 70–390 кВт, разработанную для интеграции в котлы и тепловые агрегаты средней мощности. Конструкция спроектирована с приоритетом модульности, доступности узлов и простоты обслуживания.

Ключевые элементы конструкции

• Топливный насос — обеспечивает стабильную подачу газовой смеси к рампе при заданном давлении, рассчитан на эксплуатацию в диапазоне 1–18.6 мбар.
• Датчик пламени — оптический/ионный контроль наличия устойчивого факела, интегрируемый в систему безопасности горения.
• Топочный автомат (блок управления) — реализует логику последовательности поджига, контроля состояния и аварийного отключения.
• Трансформатор розжига — высоковольтный блок для формирования искрового разряда на электродах при старте.
• Реле давления — контроль давления газовой рампы и инициирование защитных блокировок при выходе параметров за пределы.
• Форсунки — распределяют газовую струю в камере сгорания, обеспечивая стабильную геометрию факела и оптимальное перемешивание с воздухом.
• Сервопривод — механический привод управления дросселями и подачей топлива для регулирования режимов горения.
• Клапан (газовый запорный) — нормально закрытый клапан в системе безопасности, отключает подачу топлива при авариях.
• Электроды — инициируют искру и контролируют ионизацию пламени совместно с трансформатором розжига и датчиком пламени.

Технические характеристики (кратко)

• Мощность: 70–390 кВт
• Расход газа: 7–39 нм³/ч
• Длина пламенной трубы: 216 мм, диаметр 140 мм
• Электропитание: 220 В, потребляемая мощность 600 Вт
• Уровень шума: 79 дБ; класс защиты IP40
• Габариты: 72.4 x 44.2 x 42.2 см; вес 32 кг

Рекомендации по эксплуатации и обслуживанию

• Регулярная проверка и калибровка реле давления и датчика пламени — не реже одного раза в 6 месяцев.
• Осмотр форсунок и электродов на предмет отложений; при необходимости проводить механическую или химическую очистку.
• Контроль состояния трансформатора розжига и топочного автомата: проверка изоляции и надежности электрических соединений.
• Сервис сервопривода и топливного насоса: смазка, проверка уплотнений и герметичности газовой рампы.

Применение и совместимость

Горелка подходит для водогрейных и паровых котлов средней мощности, теплогенераторов и промышленных установок, где требуется точный контроль подачи топлива и высокая ремонтопригодность узлов. При проектировании систем учитывайте требования по монтажному фланцу Rp 1 1/2" и допустимый диапазон противодавления до 7 мбар.

Riello RS 34/1 MZ TC FS1 MB 415/1 — функционально завершённая модульная система с набором ключевых компонентов безопасности и управления, обеспечивающая долгую и предсказуемую эксплуатацию при соблюдении регламентных работ.
