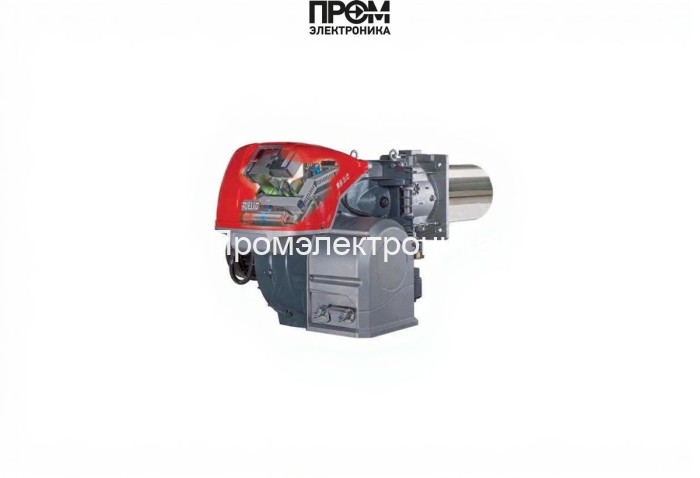

Газовая горелка Riello RS 310/M MZ TC FS1 — техническое описание

Газовая горелка Riello RS 310/M MZ TC FS1 (арт. 20068351) — промышленный модуляционный горелочный агрегат итальянского производства, предназначенный для установки на водогрейные котлы низкой и средней температуры, парогенераторы и установки с диатермическим маслом. Корпус и конструктивные узлы разработаны с учётом требований безопасности и норм эксплуатации. В описании приведены все технические характеристики, конструкция, особенности обслуживания, примеры применения и ответы на часто задаваемые вопросы.

Ключевые характеристики

• Бренд: Riello (Италия)
• Артикул: 20068351
• Вид топлива: газовая
• Мощность горелки: от 600 до 3900 кВт
• Исполнение: прогрессивная (модуляция мощности)
• Тип пламенной трубы: стандартная, длина 519 мм
• Электропитание: 380 В (в паспорте указано также питание 230 В для отдельных блоков управления)
• Электродвигатель: 7500 Вт; потребляемая электрическая мощность: 9100 Вт
• Расход газа: от 60 до 390 нм³/ч
• Противодавление: от -0.5 до 17.97 мбар
• Класс пылевлагозащиты: IP54
• Уровень шума: 78 дБ
• Вес / габариты: 250 кг; 168.7×89×79 см
• Рабочая температура: от 0 до +40 °C
• Комплектация: укомплектована головой сгорания, цифровым менеджером горения, сервоприводом

Конструкция и состав горелки

Конструкция Riello RS 310/M MZ TC FS1 обеспечивает надёжность и удобство сервисного обслуживания. В состав горелки входят:

1. Головка сгорания — обеспечивает стабильное горение и пониженные NOx-выбросы.
2. Сервопривод с кулачковым механизмом — управляет газовой и воздушной заслонками с профилируемым ходом для точного модулирования.
3. Электродвигатель и вентилятор — привод воздушной части; мощность 7500 Вт.
4. Цифровой менеджер горения — диагностика, самопроверка неисправностей и интерфейс управления.
5. Подвижная подпорная шайба — оптимизация соотношения газ/воздух по всей линии модуляции.
6. Крепёжная рама и фланцы — для быстрой установки на фланец котла.

Преимущества и эксплуатационные выгоды

• Высокая точность модуляции уменьшает колебания температуры и снижает расход топлива.
• Низкие выбросы NOx благодаря современной головке сгорания.
• IP54 — устойчивость к пыли и брызгам, подходит для типовых котельных производств.
• Компактные габариты и масса 250 кг позволяют интегрировать горелку в существующие котельные без значительных конструктивных изменений.
• Цифровой менеджер сокращает время диагностики и ускоряет пусконаладку.

Примеры реального использования

• Обогрев промышленных цехов и складов: установка на водогрейные котлы 800–3000 кВт, обеспечивает стабильную тепловую нагрузку при экономичном расходе газа.
• Теплоснабжение жилых и коммунальных объектов: модуляция мощности позволяет поддерживать комфортную температуру с минимальными пиковыми нагрузками.
• Парогенераторы и технологические линии: использование с котлами на диатермическом масле и паровыми котлами при допустимых параметрах давления и противодавления.

Совместимость с котлами

Горелка подходит для:

• водогрейных котлов низкой и средней температуры;
• парогенераторов, допускающих работу с газовыми горелками при указанном противодавлении;
• котлов на диатермическом масле и других установок, согласованных с производителем котла.

Обслуживание и эксплуатация

• Рекомендуется ежеквартальная проверка компонентов: сервопривод, заслонки, состояние головки сгорания.
• Профилактическая чистка головки и подпорной шайбы — не реже одного раза в год при нормальных условиях эксплуатации.
• Диагностика цифрового менеджера — при появлении кодов ошибок следовать инструкции производителя и при необходимости обращаться в сервис.
• Проверка герметичности газовой рампы и арматуры перед пуском после остановки на длительный срок.

FAQ — часто задаваемые вопросы

Какой диапазон мощности у горелки?

От 600 до 3900 кВт (модулируемый диапазон для точного контроля тепловой нагрузки).

Каков расход газа?

От 60 до 390 нm³/ч в зависимости от режима работы и заданной мощности.

Какие требования к электропитанию?

Стандартное питание 380 В; отдельные блоки управления могут требовать 230 В — уточняйте на стадии проектирования.

Можно ли использовать с существующим котлом без переделок?

В большинстве случаев да, при условии соответствия фланцевых соединений, противодавления и размеров. Рекомендуется согласование с изготовителем котла и службой сервиса.

Рекомендации по покупке и сервису

Для выбора оптимальной комплектации (с газовой рампой, блоком контроля герметичности и т.д.) и технической консультации обращайтесь к специалистам. Рекомендуем приобретать оборудование у проверенных поставщиков — у компании Промэлектроника: sales@prom-elec.com. Специалисты помогут подобрать модель с учётом параметров вашей котельной и обеспечат сопровождение поставки и пусконаладочных работ.

Итог: Riello RS 310/M MZ TC FS1 — промышленная модульная газовая горелка, обеспечивающая экономичную и экологичную работу котельных установок при широком диапазоне мощности. Надёжная конструкция, цифровое управление и удобство обслуживания делают её оптимальным решением для объектов промышленного и коммунального назначения.
