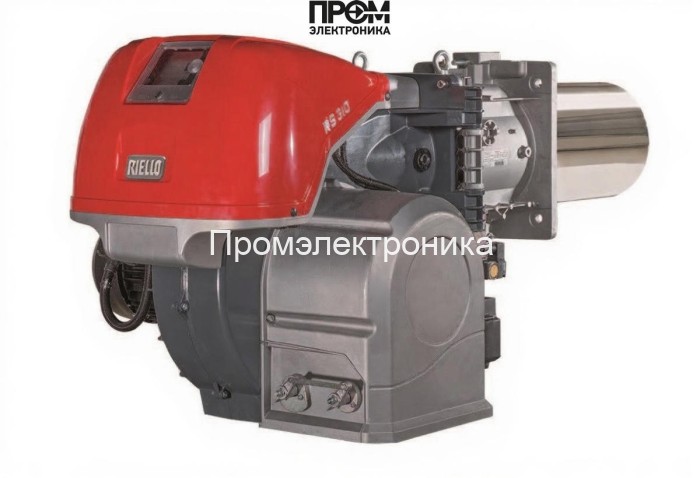

Техническое описание газовой горелки Riello RS 300/M BLU

Riello RS 300/M BLU — промышленная модульная газовая горелка итальянского производства, созданная для котельных средней и высокой мощности. Конструкция ориентирована на эксплуатационную надёжность, точную модуляцию тепловой мощности и минимизацию выбросов NOx при работе в диапазоне 500–3800 кВт. Описание содержит ключевые эксплуатационные параметры и подробный перечень составных узлов для проектирования, монтажа и сервисного обслуживания.

Краткие технические показатели

• Тип топлива: газовая
• Номинальная мощность: 500–3800 кВт
• Длина пламенной трубы: 521 мм
• Электропитание: 220/380 В, потребляемая мощность ~5000 Вт
• Электродвигатель: 4500 Вт; уровень шума: 82 дБ (в базовой комплектации)
• Рабочее противодавление: 0–16.2 мбар; расход газа: 50–380 нм³/ч
• Классы защиты: IP54 / IP55

Составные части и их назначение

Для корректной интеграции и обслуживания важно учитывать все основные узлы горелки. В состав аппаратуры входят следующие элементы:

• Топливный насос — поддерживает необходимое давление газа на рампе, обеспечивает стабильность расхода при модулирующем режиме.
• Датчик пламени — оптический/ионный датчик контроля наличия стабильного горения, обеспечивает безопасность и автоматическое аварийное выключение.
• Топочный автомат — управляющий модуль с алгоритмами розжига, самодиагностики и регулирования модуляции мощности.
• Трансформатор розжига — генерирует высоковольтные импульсы для инициации искрового зажигания на электродах.
• Реле давления — контроль минимального/максимального давления в топливной системе, блокировка запуска при отклонениях.
• Форсунки — формируют факел и обеспечивают оптимальное распыление/подачу газа в камеру смешения.
• Сервопривод — управляет дросселями подачи газа и воздуха, обеспечивает точную модуляцию в заданном диапазоне.
• Клапан — запорные и предохранительные элементы газового тракта; выполняют функции аварийной перекладки и блокировки.
• Электроды — рабочие элементы розжига и контроля зажигания, взаимодействуют с трансформатором розжига и датчиками.

Эксплуатационные рекомендации и преимущества

• Модуляция мощности позволяет экономично распределять нагрузку и снижать расход топлива в режиме частичной нагрузки.
• Цифровой менеджер горения упрощает диагностику и интеграцию в систему автоматизации котельной.
• Простота доступа к узлам обеспечивает быструю замену форсунок, электродов и сервис насосов без длительных простоев.
• Соответствие современным требованиям по выбросам делает модель применимой в промышленности и пищевой сфере.

Riello RS 300/M BLU рекомендувана для использования в паровых и водогрейных котлах, где требуется надёжное модулируемое горение, простота обслуживания и совместимость с системами автоматического управления котельной.
