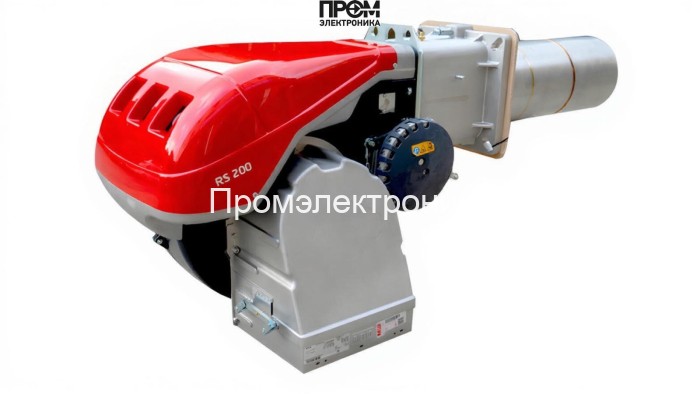

Газовая горелка Riello RS 200/E BLU TC FS1 MB 420/1 — техническое описание

Предлагаемая горелка Riello RS 200/E BLU TC FS1 в составе с газовой рампой MB 420/1 — инженерно спроектированное решение для котельных и технологических установок средней и высокой мощности. Устройство обеспечивает плавную электронную модуляцию мощности 550–2400 кВт, устойчивую работу при изменениях противодавления и широком диапазоне давления газа. Конструкция ориентирована на длительную эксплуатацию в промышленных условиях при температуре от 0 до 40 °C и предусматривает защиту электрических цепей по стандарту IP44.

Ключевые технические параметры

• Тип топлива: газ
• Диапазон мощности: 550–2400 кВт
• Длина пламенной трубы: 373 мм, диаметр: 222 мм
• Электропитание: 220/380 В; электродвигатель: 5500 Вт; потребление: 6500 Вт
• Противодавление: −0.5…13.2 мбар; давление рампы: 44.8–110.4 мбар
• Расход газа: 57–240 нм³/ч; тип соединения: Rp 2"

Состав и основные узлы горелки

Конструкция горелки включает четко определенные элементы, каждый из которых выполняет критическую функцию для надежного воспламенения, регулирования и безопасности работы:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам при изменяющихся рабочих условиях.
• Датчик пламени — контролирует наличие стабильного горения, реализует быструю сигнализацию при пропадании пламени.
• Топочный автомат — электронный блок управления, реализующий прогрессивную модуляцию, логические алгоритмы защиты и интерфейс для внешней автоматики.
• Трансформатор розжига — высоковольтный узел для формирования искрового разряда при пуске.
• Реле давления — обеспечивает контроль и блокировку при выходе давления газа за допустимые пределы.
• Форсунки — обеспечивают распыл и распределение газовоздушной смеси в пламенной трубе.
• Сервопривод — реализует позиционирование дроссельных органов и обеспечивает точную модуляцию воздушно‑топливной смеси.
• Клапан — запорная и регулировочная арматура рампы, рассчитанная на рабочие давления до 110.4 мбар.
• Электроды — контактная часть системы розжига и контроля пламени, рассчитанная на длительную смену при регулярном обслуживании.

Эксплуатация и рекомендации по обслуживанию

• Пусковые и наладочные операции — проверка давления газа, заземления, целостности соединений и корректная настройка модуляции.
• Регламент технического обслуживания — визуальная проверка и очистка пламенной трубы, форсунок и датчиков не реже 1 раза в год; замена изношенных электродов и уплотнений по состоянию.
• Интеграция — интерфейс цифрового управления позволяет подключение к системам SCADA и дистанционного мониторинга для оптимизации расхода топлива и предупреждения аварий.

Данная горелка — оптимальный выбор для промышленных котельных, теплоагрегатов и перерабатывающих производств, где требуется надежная модуляция тепловой мощности, высокая скорость реакции на изменение нагрузки и усиленные меры безопасности.
