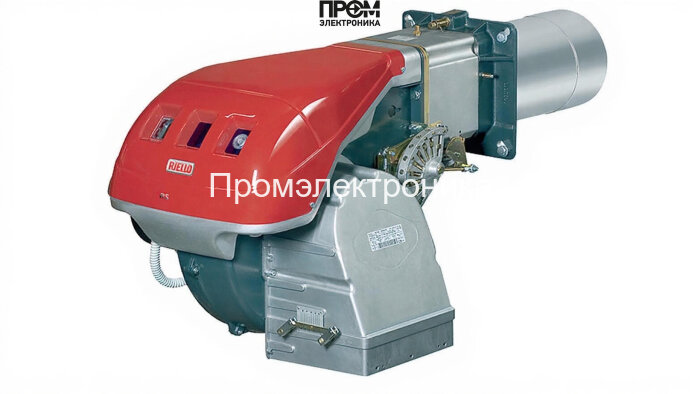

Газовая горелка Riello RS 190 TC FS1 (арт. 3785813) — техническое описание

Газовая горелка Riello RS 190 TC FS1 — прогрессивная электронномодулируемая горелка промышленного класса от бренда Riello (Италия). Модель предназначена для эффективного и экологичного сжигания природного и сжиженного газа в отопительных установках и промышленных котлах. Техническая конструкция и система управления обеспечивают диапазон мощности, гибкую модуляцию и соответствие строгим нормам по выбросам (низкий NOx, класс EN 676).

Краткие технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 470 до 2290 кВт (рабочий диапазон в эксплуатационных условиях: 1279–2290 кВт по паспорту)
• Исполнение: прогрессивная — электронномодулируемая, двухступенчатая
• Длина пламенной трубы: 370 мм
• Диаметр пламенной трубы: 222 мм
• Электропитание: 220 В / 380 В (питание от сети 230 В в стандартной комплектации)
• Электродвигатель: 4500 Вт; потребляемая мощность: 5500 Вт
• Класс пылевлагозащиты: IP40 (основные элементы); класс электрозащиты: IP44
• Противодавление: от -0.9 до 12 мбар
• Вес и габариты: 115 кг; 124.2×68.1×55.5 см
• Уровень шума: 94.1 дБ (при стандартных режимах работы; доступен звукоизоляционный кожух)
• Рабочая температура: от 0 до +40 °C
• Комплектация: поставляется с головой сгорания; возможна поставка без газовой рампы, с опциями (рампа, блоки контроля, кожух и т.д.)

Конструкция и состав горелки

Конструкция Riello RS 190 TC FS1 выполнена в модульном исполнении для простой инсталляции и обслуживания. В комплекте и в конструкции предусмотрены:

• голова сгорания с пламенной трубой (стандартная, 370 мм, Ø222 мм);
• основной корпус с фронтальным доступом к узлам (упрощает настройку без демонтажа с котла);
• электродвигатель вентилятора 4500 Вт и серводвигатели для дроссельной и воздушной заслонок;
• дроссельная газовая заслонка с сервоприводом (управление объемом газа на 1–2 ступени);
• система управления и защиты с возможностью подключения к ПК для просмотра самодиагностики (опциональный кабель и ПО);
• контрольные и вспомогательные устройства: датчики давления, клапаны безопасности, опционально — устройство контроля герметичности клапанов и реле избыточного давления.

Преимущества и эксплуатационные возможности

• низкий уровень выбросов NOx — соответствует первому классу EN 676;
• широкий диапазон регулирования мощности (470–2290 кВт) — подходит для сменных тепловых нагрузок;
• модульная фронтальная компоновка — быстрая диагностика и обслуживание на месте;
• встроенные сервоприводы для точного поддержания газо-воздушной пропорции при переходе ступеней;
• защита электронных компонентов (IP40/IP44) — надежная работа в условиях повышенной запыленности и влажности;
• возможность интеграции с мультиблоками и рампами, различные опции для снижения вибраций и шума.

Примеры реального использования

• промышленные паровые котлы в пищевой и текстильной промышленности — обеспечение стабильного паропроизводства при переменных нагрузках;
• отопительные блоки заводов и складских комплексов — модулируемая подача тепла в сетевые отопительные системы;
• теплоцентрали и котельные коммунального типа — замена устаревших горелок для снижения выбросов и увеличения КПД;
• проектные решения в энергоинфраструктуре — интеграция в автоматизированные системы управления горением.

Обслуживание и эксплуатация

• регулярный внешний осмотр и очистка головки сгорания и пламенной трубы (рекомендации — согласно регламенту производителя);
• проверка состояния дроссельной и воздушной заслонок, смазка сервоприводов по регламенту;
• контроль герметичности газовой системы, проверка давления и работы клапанов, установка устройства контроля герметичности при мощности >1200 кВт;
• периодическая проверка электрооборудования и соединений, контроль рабочего напряжения (220/380 В);
• использование ПО для получения данных самодиагностики и истории ошибок; хранение журналов обслуживания.

Для каких котлов подходит

• большие водогрейные и паровые котлы промышленного исполнения с возможностью монтажа горелки с фронтальным доступом;
• котлы среднего и крупного теплоэффективного сегмента с номинальной мощностью в диапазоне 470–2290 кВт;
• системы, требующие низкого уровня эмиссии и официального соответствия экологическим нормам.

FAQ — Частые вопросы

• Можно ли использовать пропан-бутан (LPG)? Да — возможна поставка комплекта для сжиженного газа (опция).
• Нужна ли дополнительная шумоизоляция? При ограничениях по уровню шума рекомендуется заказать звукоизоляционный кожух.
• Как производится регулировка мощности? Управление дроссельной и воздушной заслонками сервоприводами обеспечивает плавные переходы между ступенями.
• Какие требования к месту установки? Температурный диапазон эксплуатации 0…+40 °C, требования к вентиляции и доступу для обслуживания.
• Обязателен ли контроль герметичности клапанов? Для горелок мощностью выше 1200 кВт установка устройства контроля герметичности клапанов соответствует требованиям ЕС и рекомендуется для безопасной эксплуатации.

Для подбора конкретной комплектации, заказа дополнительных опций и оперативной технической поддержки рекомендуем приобретать оборудование у компании Промэлектроника — sales@prom-elec.com. Специалисты помогут учесть условия эксплуатации, подобрать мультиблоки или рампы и оформить поставку с нужными опциями.

Модель: Riello RS 190 TC FS1, артикул: 3785813, страна бренда: Италия.
