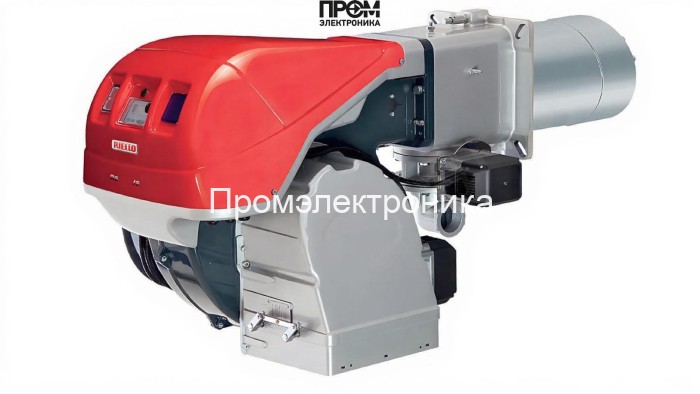

Газовая горелка Riello RS 190/E TC FS1 MB 420/1 - RT 52

Газовая горелка Riello RS 190/E TC FS1 MB 420/1 — техническое описание и состав узлов

Предлагаемая электронно-модулируемая газовая горелка Riello RS 190/E TC FS1 MB 420/1 создана для промышленных котельных и тепловых агрегатов средней и высокой мощности. Устройство обеспечивает диапазон мощности 470–2290 кВт и расход газа 47–229 нм³/ч при рабочем давлении рампы 39.5–87.8 мбар и допустимом противодавлении от -0.9 до 12 мбар. Конструкция оптимизирована для энергоэффективной и стабильной работы в условиях интенсивной эксплуатации, сочетая надежные механические узлы и современную электронную автоматику.

Ключевые характеристики

• Мощность: 470–2290 кВт;
• Длина пламенной трубы: 372 мм, диаметр Ø 222 мм;
• Электропитание: 220 / 380 В; электродвигатель 4500 Вт; потребляемая мощность 5500 Вт;
• Вес: 90 кг; габариты: 124.4×67.5×55.5 см; тип соединения Rp 2"; IP40 / IP44;
• Уровень шума: 94.1 дБ; рабочая температура: 0–40 °C.

Состав основных узлов и функций (включены в поставку)

• Топливный насос — обеспечивает стабильную подачу газа на рампу и поддержание заданного давления для точной модуляции.;
• Газовая рампа и клапан — многопозиционная рампа MB 420/1 с запорной и регулирующей арматурой для безопасного перекрытия и дозирования топлива.;
• Форсунки (сопла) — подбираются по производительности для получения оптимальной горелочной картины в заданном диапазоне мощности.;
• Трансформатор розжига и электроды — система искрового зажигания с защитой и контролем стабильного пуска.;
• Датчик пламени (ионизационный элемент) — выполняет функцию мониторинга устойчивости горения и предотвращения отказов.;
• Топочный автомат (электронный блок управления) — контролирует модуляцию, последовательность розжига, защитные алгоритмы и интерфейсы для диагностики;
• Реле давления — интегрированная защита по давлению воздуха/газа; обеспечивает блокировку при выходе параметров за пределы допустимых.;
• Сервопривод (серво привод) — плавное управление заслонками подачи воздуха и газораспределения для точной регулировки смеси и КПД установки.

Эксплуатационные преимущества и сервис

• Электронная модуляция уменьшает перерасход топлива и пиковые нагрузки котельной системы;
• Промышленная механика и качественные комплектующие (Италия) — повышенная ресурсоёмкость и ремонтопригодность;
• Стандартизированные соединения и модульная конструкция упрощают сервис и замену форсунок, клапанов и датчиков;
• Рекомендуется регулярная диагностика: проверка электрода и трансформатора розжига, тест датчика пламени и калибровка реле давления.

Riello RS 190/E TC FS1 MB 420/1 — оптимальное решение для современных промышленных котлов, где важны точная регулировка мощности, безопасность и простота обслуживания. Комплексный набор узлов (топливный насос, клапан, форсунки, трансформатор розжига, электроды, датчик пламени, топочный автомат, реле давления, сервопривод) гарантирует полный функционал для стабильной и экономичной эксплуатации в диапазоне 470–2290 кВт.
