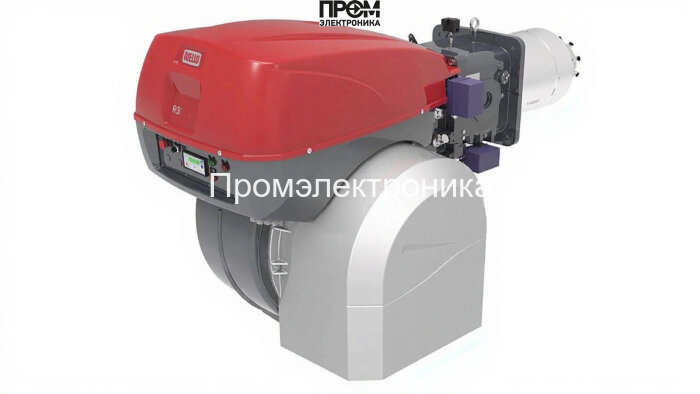

Газовая горелка Riello RS 1600/EV C01 TC FS1/FS2 — техническое описание

Промышленная газовая горелка Riello RS 1600/EV C01 TC FS1/FS2 спроектирована для стабильного и контролируемого сжигания природного и сжиженного газа в котельных средней и крупной мощности. Описание подготовлено в строгом техническом стиле с учетом современных SEO-стандартов 2026 года: акцент на надёжности, энергоэффективности и интеграции в автоматизированные системы управления.

Ключевые параметры

• Мощность: 3065–15560 кВт
• Расход газа: 307–1556 нм³/ч
• Длина пламенной трубы: 450 мм (короткая)
• Электродвигатель вентилятора: 37 кВт, питание 220/380 В
• Потребляемая мощность: 39 кВт, класс защиты IP55
• Противодавление: 0–30 мбар; давление газовой рампы: 23–66 мбар
• Номинальный диаметр фланца: DN 80; габариты: 233×153×146.3 см; вес: 1100 кг

Конструкция и составные узлы

Модель выполнена как модульная система, обеспечивающая быструю интеграцию и сервисный доступ к основным компонентам. В конструкцию входят следующие элементы:

• Топливный насос — обеспечивает стабильную подачу газа при изменении давления в рампе и компенсирует пульсации подачи.
• Датчик пламени — оптический/ионизационный контроль наличия факела, взаимодействие с системой безопасности.
• Топочный автомат — контроллер управления последовательностью розжига, мониторинга и аварийных остановок.
• Трансформатор розжига — обеспечивает высоковольтный импульс для электродов розжига при пуске.
• Реле давления — защищает систему от превышения или падения давления, интегрируется в логику блокировки.
• Форсунки — точная атомизация и распределение газовоздушной смеси для стабильного факела.
• Сервопривод — плавная дозировка газа и воздуха, реализует модуляцию в режиме прогрессивного сжигания.
• Клапан — электромагнитные и регулирующие клапаны с быстродействующей развязкой при аварии.
• Электроды — розжиговые и ионизационные электроды для надёжного старта и контроля горения.

Принцип работы и управление

При пуске топочный автомат инициирует последовательность: проверка состояния реле давления и датчиков, подача питания на трансформатор розжига, открытие пилотного клапана и подача топлива насосом. После образования устойчивого пламени датчик пламени подтверждает стабилизацию и даёт команду на основное открытие клапанов через сервоприводы. Система обеспечивает плавную модуляцию мощности и автоматическое отключение при аварийных параметрах.

Обслуживание и интеграция

• Регламентные проверки: состояние форсунок и электродов, калибровка датчика пламени, проверка реле давления и герметичности клапанов.
• Ремонтопригодность: модульная компоновка упрощает замену трансформатора розжига, сервопривода и насосного узла.
• Интеграция в АСУ ТП: стандартные выходы управления и сигнализации, совместимость с промышленными контроллерами.

Riello RS 1600/EV — решение для объектов, требующих высокой точности дозирования топлива, надёжной защиты и длительной безотказной работы в диапазоне 0–50 °C. Модель подходит для паровых и водогрейных котлов, ТЭЦ и промышленных установок, где важна экономичность и предсказуемость работы горелки.
