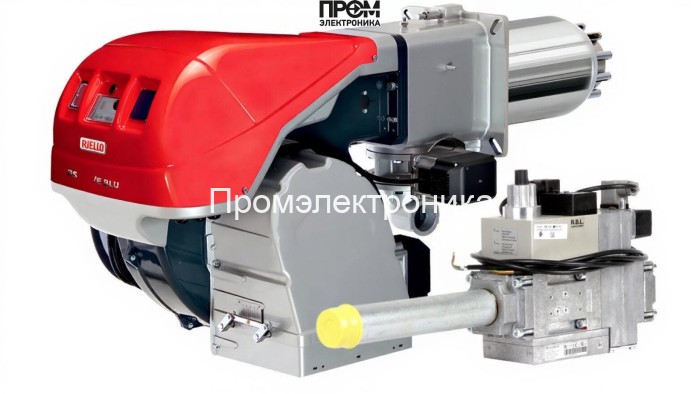

Газовая горелка Riello RS 160/EV BLU TC FS1/FS2 MB 415/1 - RT 52

Газовая горелка Riello RS 160/EV BLU TC FS1/FS2 MB 415/1 — промышленная электронно-модулируемая система с высокой энергетической эффективностью и сервисной пригодностью. Конструкция разработана для котельных и технологических установок с диапазоном мощности 300–1860 кВт и обеспечивает точное поддержание параметров горения при переменной нагрузке. Модель комплектуется головкой сгорания и газовой рампой MB 415/1, рассчитана на расход газа 30–186 нм³/ч и рабочее давление рампы 24.9–80 мбар. Корпус соответствует классам защиты IP40 / IP44, электропитание 220/380 В, электродвигатель 4500 Вт, рабочая температура 0–40 °C.

Составные узлы и функциональные элементы

Горелка состоит из взаимозаменяемых модулей, каждый из которых выполняет критическую функцию безопасности и управления:

• топливный насос — обеспечивает стабильную подачу газа и поддержание заданного перепада давления в системе рампы;
• датчик пламени — контролирует наличие и стабильность горения, передаёт сигнал в систему управления для аварийного выключения при срыве горения;
• топочный автомат — центральный контроллер последовательности розжига, контроля и защиты с возможностью интеграции с внешней автомикой;
• трансформатор розжига — высоковольтный узел для формирования искрового розжига электродов;
• реле давления — обеспечивает контроль минимального/максимального давления газа в рампе и выдачу команды на перекрытие при аварии;
• форсунки (голова сгорания) — формируют факел в пламенной трубе длиной 373 мм, Ø 222 мм; точность дозирования газа критична для стабильной модуляции;
• сервопривод — регулирует положение заслонок/дозирующих элементов для плавной электронно-модулируемой работы;
• клапан (запорный и предохранительный) — обеспечивает надёжное перекрытие подачи топлива при нештатных ситуациях;
• электроды — обеспечивают инициирование и поддержание стабильной искры при старте и повторных розжигах.

Технические преимущества и эксплуатация

• Электронная модуляция — уменьшение расхода топлива и высокое быстродействие при изменении нагрузки.
• Модульная конструкция — упрощённая замена узлов (форсунки, сервоприводы, датчики) и минимизация времени простоя.
• Точные органы регулирования (рампа MB 415/1, реле давления) — стабильность работы при противодавлении -1…10.5 мбар.
• Интеграция с инвертором для регулирования частоты вращения вентиляторного привода (инвертор поставляется отдельно).

Рекомендации по монтажу и обслуживанию

• Перед пуском — проверка газовой рампы, герметичности соединений (Rp 1 1/2"), исправности реле давления и датчика пламени.
• Ежесезонная диагностика: очистка пламенной трубы, проверка электродов и трансформатора розжига, смазка подшипников электродвигателя.
• Испытания систем безопасности и топочного автомата после каждого демонтажа/ремонта.

Riello RS 160/EV — инженерное решение для предприятий, требующих надёжности, высокой модуляции и простоты интеграции в современные системы управления. Технический дизайн и сертификация позволяют применять горелку в промышленных котлах, парогенераторах и каскадных установках с контролируемой экономией топлива и высокой степенью безопасности.
