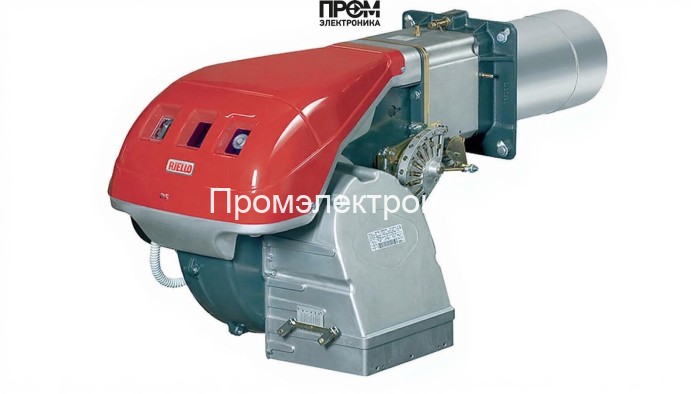

Газовая горелка Riello RS 150 TC FS1

Газовая горелка Riello RS 150 TC FS1 — техническое и эксплуатационное описание

Предлагаем техническое описание газовой горелки Riello RS 150 TC FS1 (арт. 20044636). Это электронно‑модулируемая прогрессивная горелка для водогрейных и паровых котлов средней и высокой мощности, обеспечивающая плавную модуляцию и стабильную работу в диапазоне 300–1850 кВт. Конструкция ориентирована на простоту обслуживания, безопасность и соответствие современным требованиям по низким выбросам NOx.

Ключевые технические параметры

• Мощность: 300–1850 кВт (рабочие режимы зависят от конфигурации).
• Диаметр пламенной трубы: 189 мм; длина пламенной трубы: 280 мм.
• Расход газа: 30–185 нм³/ч в зависимости от настройки.
• Электропитание: 220/380 В; энергопотребление электродвигателя ~3000 Вт, общая потребляемая мощность ≈4000 Вт.
• Классы защиты: корпус двигателя IP44, блоки и элементы — IP40.
• Рабочая температура: 0…50 °C; противодавление: −1…12 мбар; габариты 112×67.5×59 см; вес ~86 кг.

Основные узлы и состав горелки

В конструкцию включены все функциональные блоки для надежного автоматизированного управления подачей и горением топлива. Ниже перечислены ключевые элементы с их ролью в системе:

• Топливный насос — обеспечивает стабильное давление газа/топлива в магистрали и компенсирует перепады подачи; допускает тонкую настройку подачи при модуляции мощности.
• Датчик пламени — электронный мониторинг наличия пламени в рабочем канале; быстродействует при сбоях и отключениях, интегрируется с блоком безопасности.
• Топочный автомат — центральный контроллер управления циклом розжига, модуляцией и защитными блокировками по давлению и детекции пламени.
• Трансформатор розжига — генерирует импульс для искрового зажигания, рассчитан на длительный ресурс и защиту от коротких замыканий.
• Реле давления — контроль минимального и максимального давления газа в системе, выполняет аварийную блокировку при выходе параметров за пределы допустимых.
• Форсунки — высокоточные распылители/насадки, обеспечивающие равномерное распределение газа по сечению пламенной трубы для стабильного горения и оптимальных выбросов.
• Сервопривод — управляет дроссельной заслонкой и фазой подачи воздуха/газа при модуляции мощности; допускает программируемые профили работы.
• Клапан — запорные и регулировочные клапаны на газовой рампе с функцией аварийного перекрытия и дистанционного управления.
• Электроды — элементы розжига и контроля искрообразования, выполнены из материалов с повышенной коррозионной стойкостью и стабильной кривой пробоя.

Обслуживание и рекомендации

• Плановые осмотры — не реже одного раза в год: проверка герметичности, чистка пламенной трубы, диагностика датчиков и сервоприводов.
• Использовать опциональные комплекты диагностики и звукоизоляции для повышения энергоэффективности и снижения шумовых характеристик.
• При монтаже соблюдать требования производителя по противодавлению и габаритам горелочной камеры; установка блока контроля герметичности клапанов обязательна для критических конфигураций.

Riello RS 150 TC FS1 — технически выверенное решение для модернизации котельных: высокая энергоэффективность, адаптивная модуляция и расширенный набор защитных узлов делают её оптимальным выбором для промышленных и коммунально‑бытовых установок в 2026 году.
