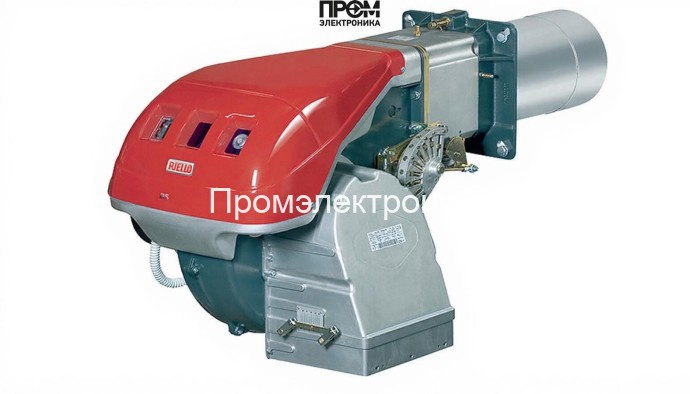

Газовая горелка Riello RS 150/E MZ TC FS1 — техническое описание и состав узлов

Данный документ представляет краткий, но исчерпывающий технический обзор промыш­ленной модулируемой газовой горелки Riello RS 150/E MZ TC FS1. Описание ориентировано на инженеров, проектировщиков и сервисные бригады: содержит информацию о конструктивных узлах, ключевых рабочих параметрах и требованиях к эксплуатации. Текст оптимизирован под поисковые запросы 2026 года: «газовая горелка Riello RS 150», «модулируемая горелка 300–1850 кВт», «промышленная горелка обслуживание».

Ключевые технические параметры

• Диапазон мощности: 300–1850 кВт
• Расход газа: 30–185 нм³/ч
• Электропитание: 220 / 380 В; потребляемая мощность ~4000 Вт
• Длина пламенной трубы: 280 мм, диаметр Ø189 мм
• Класс защиты: IP40 / IP44; рабочая температура 0–50 °C
• Уровень шума: 94.1 дБ; масса: 85 кг

Конструктивные элементы и состав горелки

Riello RS 150/E MZ TC FS1 разработана по модульной схеме: каждый узел доступен для замены и диагностики. В составе горелки присутствуют следующие основные детали, выполнение и назначение которых критично при подборе и обслуживании:

• Топливный насос — обеспечивает стабильное давление подачи газа при изменении нагрузки и компенсирует перепады в газораспределительной сети.
• Датчик пламени — оптический/ионный сенсор контроля устойчивого горения, интегрирован в систему безопасности горелки.
• Топочный автомат — модуль управления модуляцией мощности, реализует алгоритмы плавного изменения подачи топлива и воздуха, обеспечивает защитные сценарии при отказах.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига, гарантируя надёжный запуск при рабочих и пусковых условиях.
• Реле давления — контроль минимального/максимального давления газа; отключает подачу при выходе за пределы допустимых значений.
• Форсунки — набор сменных сопел для оптимальной аэродинамики и смесеобразования на разных уровнях мощности.
• Сервопривод — исполнительный механизм регулирования заслонок и клапанов, обеспечивает точную коррекцию подачи воздуха и топлива при модуляции.
• Клапан (запорный/регулирующий) — многоступенчатая система газового перекрытия с аварийными блокировками.
• Электроды — рабочие и контрольные электроды для розжига и стабилизации пламени; рассчитаны на длительный ресурс и простую замену.

Эксплуатация, сервис и безопасность

• Перед монтажом и при пуско-наладке проверить совместимость по фланцу и подключению газовой рампы.
• Регулярная проверка датчика пламени, состояния электродов и форсунок — ключ к стабильной работе и снижению расхода топлива.
• Проверять корректность срабатывания реле давления и автозащит топочного автомата при каждом техобслуживании.
• Замена трансформатора розжига и сервопривода — по регламентам производителя или по результатам диагностики.

Применение Riello RS 150/E MZ TC FS1 в промышленных и коммунальных тепловых пунктах обеспечивает высокий КПД, точную модуляцию мощности и соблюдение современных стандартов безопасности. Технические узлы горелки проектированы для быстрой диагностики и удобного обслуживания, что минимизирует время простоя и повышает экономичность эксплуатации.
