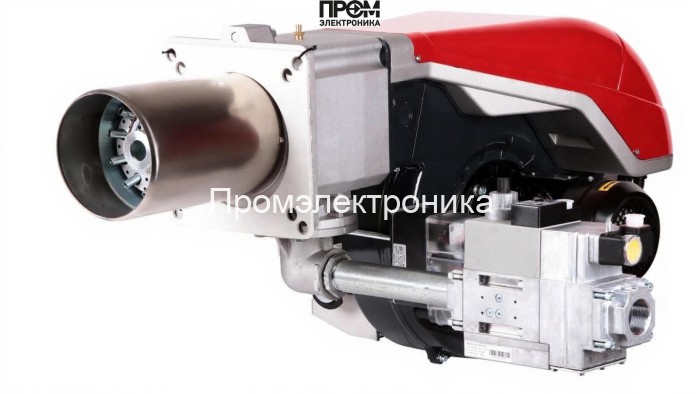

Газовая горелка Riello RS 130 TC FS1 MB 415/1 CT RT 30

Газовая горелка Riello RS 130 TC FS1 MB 415/1 CT RT 30 — техническое описание и состав узлов

Предлагаемая модель представляет собой электронномодулируемую промышленную горелку, сконструированную для длительной непрерывной эксплуатации в промышленных котельных и теплогенерирующих установках. Конструкция ориентирована на надёжность, простую интеграцию в автоматизированные системы управления и минимизацию эксплуатационных затрат при полной соблюдении требований безопасности и норм 2026 года.

Ключевые технические параметры

• Диапазон мощности: 372–1512 кВт — плавная электронная модуляция;
• Пламенная труба: Ø 189 мм, длина 280 мм — стандартное исполнение;
• Электропитание: 220/380 В; электродвигатель 2200 Вт; Потребляемая мощность 2600 Вт;
• Давление газа рампы: 24.8–51.6 мбар; расход газа: 93–151 нм³/ч;
• Климатическое исполнение: рабочая температура 0–40 °C; классы защиты IP40/IP44;
• Вес 76 кг, габариты 112×55.3×55.5 см; фланцевое соединение Rp 1 1/2".

Состав основных узлов горелки

Сборка горелки включает проверенные функциональные блоки, обеспечивающие безопасность, точность регулирования и простоту обслуживания. В состав входят:

• Топливный насос — обеспечивает стабильную подачу газа на рампу и форсунки при изменяющемся давлении в магистрали;
• Датчик пламени — оптический/ионный контроль наличия факела с быстрым откликом на пропадание пламени;
• Топочный автомат — логический контроллер безопасности с функциями модуляции мощности и диагностикой узлов;
• Трансформатор розжига — надежное высоковольтное устройство для инициации искрового поджига электродов;
• Реле давления — контроль давления в рампе и аварийная блокировка при выходе параметров за допустимые пределы;
• Форсунки и газовая рампа — многоступенчатая подача газа с регулировкой давления 24.8–51.6 мбар;
• Сервопривод — исполнительный механизм для плавного изменения положения воздушно-газовой заслонки;
• Клапан (запорный/регулирующий) — электромеханический клапан с возвратной пружиной для аварийного перекрытия подачи топлива;
• Электроды — пара/комплект электродов розжига и контроля горения, выполненные из коррозионно-стойких сплавов.

Особенности эксплуатации и интеграции

• Проектная интеграция с BMS и системами удалённого мониторинга: Модули управления поддерживают внешние сигналы и протоколы.
• Энергоэффективность и снижение выбросов за счёт точной электронной модуляции и оптимизации соотношения воздух/газ.
• Диагностика и сервис: доступ к головке сгорания и рампе существенно упрощает плановые работы и сокращает время простоя.

Рекомендовано соблюдать регламент технического обслуживания: ежемесячные визуальные проверки, полугодовая поверка регуляторов и ежегодная комплексная диагностика герметичности рампы и состояния электродвигателя. Модель Riello RS 130 TC разработана с прицелом на требования 2026 года по энергоэффективности, безопасности и совместимости с современными системами управления.
