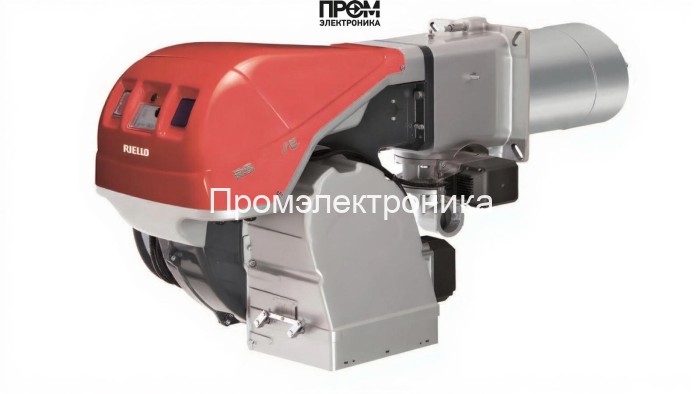

Газовая горелка Riello RS 130/E TL FS1 MB 415/1 — техническое описание

Предлагаемая газовая горелка Riello RS 130/E TL FS1 MB 415/1 — промышленный модулируемый агрегат, спроектированный для стабильной и экономичной подачи тепловой энергии в диапазоне 240–1600 кВт. Конструкция ориентирована на длительную работу в тяжелых условиях эксплуатации: удлинённая пламенная труба Ø189×415 мм обеспечивает равномерное распределение тепла, а усиленный корпус и электрозащита IP44/IP40 гарантируют надежность при температуре от 0 до 40 °C.

Ключевые технические параметры

• Тип топлива: газ
• Диапазон мощности: 240–1600 кВт (электронная модуляция)
• Питание: 220/380 В; электродвигатель 2200 Вт; потребляемая мощность ≈3000 Вт
• Давление газовой рампы: 24.8–51.9 мбар; противодавление: −0.8…11.2 мбар
• Расход газа: 16–151 нм³/ч
• Вес: 76 кг; габариты: 125.5×55.3×55.5 см

Состав и основные узлы горелки

Конструкция RS 130/E включает следующие ключевые элементы, отвечающие за управление подачей топлива, запуск и безопасность горения:

• Топливный насос — обеспечивает стабильную подачу топлива к рампе при заданном давлении и компенсирует колебания сетевого давления.
• Датчик пламени — контролирует наличие устойчивого горения; мгновенно сигнализирует блоку управления о сбоях и инициирует аварийное отключение при необходимости.
• Топочный автомат — интегрированный контроллер автоматизации управления запуском, остановом и модуляцией мощности в зависимости от заданной нагрузки.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов розжига, обеспечивая надежное поджигание газовоздушной смеси.
• Реле давления — контроль минимального и максимального давления газа в рампе, предотвращает работу при небезопасных параметрах.
• Форсунки — точные дозаторы топлива, адаптированные под диапазон расходов 16–151 нм³/ч для обеспечения правильного соотношения воздух/газ.
• Сервопривод — механизм плавной регулировки положения клапана и подачи воздуха для реализации функций модуляции мощности.
• Клапан — запорный и регулирующий элементы газовой магистрали, обеспечивают герметичность и точность дозировки топлива.
• Электроды — рабочие элементы розжига и контроля искрообразования; выполнены из износостойких материалов для длительного срока службы.

Преимущества и эксплуатация

• Высокая энергоэффективность за счёт электронной модуляции и точной дозировки топлива.
• Приспособлена для интеграции в современные АСУТП и дистанционного мониторинга.
• Удобство технического обслуживания: замена форсунок и электродов, проверка датчиков и реле проводится без демонтажа основного узла.

Горелка Riello RS 130/E TL FS1 MB 415/1 оптимальна для промышленных котлов и теплогенераторов, где требуется точное управление тепловой нагрузкой и повышенная надежность системы. Техническая архитектура и комплектующие соответствуют современным требованиям безопасности и энергоэффективности 2026 года.
