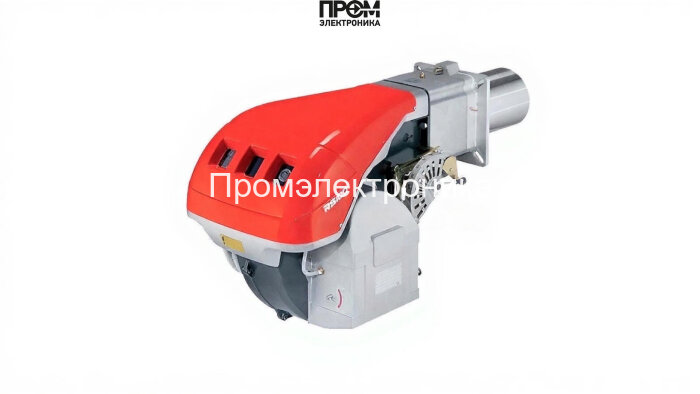

Газовая горелка Riello RS 100/M TL — техническое описание и состав

Riello RS 100/M TL — электронно‑модулируемая промышленная газовая горелка, разработанная для высоконагруженных водогрейных и паровых котлов. Продукт ориентирован на максимальную энергоэффективность и точную модуляцию нагрузки, соответствуя требованиям 2026 года по цифровой интеграции и снижению эксплуатационных затрат. Описание носит технический характер и предназначено для инженеров проектов и сервисных специалистов.

Ключевые параметры

• Диапазон мощности: 150–1340 кВт
• Расход газа: 15–134 нм³/ч
• Питание: 220/380 В, потребляемая мощность ≈ 1800 Вт
• Удлинённая пламенная труба: длина 385 мм, диаметр 179 мм
• Противодавление: от -1 до 10.5 мбар
• Классы защиты: IP40 / IP44
• Рабочая температура: 0…40 °C; уровень шума 88 дБ

Состав и основные узлы горелки

Конструкция Riello RS 100/M TL включает модульные блоки, обеспечивающие надёжность и простоту обслуживания. Основные детали:

• топливный насос — обеспечивает стабильную подачу газа в обслуживаемой рампе, выполнен с защитой от гидроударов и прерываний подачи;
• датчик пламени — фотоэлемент/ионный датчик для контроля стабильности горения и быстрого обнаружения затухания;
• топочный автомат — электронный блок управления с модулирующими алгоритмами, возможно интегрирование в SCADA и удалённый мониторинг;
• трансформатор розжига — высоковольтный модуль для формирования искрового разряда при запуске;
• реле давления — аварийная защита по давлению, гарантирует отключение при выходе параметров за допустимые пределы;
• форсунки — высокоточные инжекторы/форсунки создают оптимальную смесь газ‑воздух для минимизации СО и NOx;
• сервопривод — позиционирует дроссель и заслонки для пропорциональной подачи воздуха и газа при модуляции;
• клапан — газовый запорный клапан с электроприводом и блокировкой, соответствующий промышленным стандартам безопасности;
• электроды — электроды розжига и контроля, выполнены из коррозионно‑стойких материалов для длительного ресурса.

Интеграция, эксплуатация и сервис

• Горелка поставляется с головой сгорания; газовая рампа — опция по проекту.
• Монтаж и пусконаладка — сертифицированным персоналом с учётом противодавления и глубины топочной камеры.
• Регламент технического обслуживания включает проверку электродов, форсунок, состояния сервопривода и калибровку датчика пламени.
• Рекомендуется периодическое тестирование блока управления и резервирование ключевых исполнительных элементов для минимизации простоев.

Данная техническая спецификация учитывает современные требования к надёжности, энергоэффективности и экологическим нормам 2026 года. Riello RS 100/M TL обеспечивает точную модуляцию, простоту интеграции в автоматизированные системы и удобство сервисного обслуживания благодаря модульной конструкции основных узлов.
