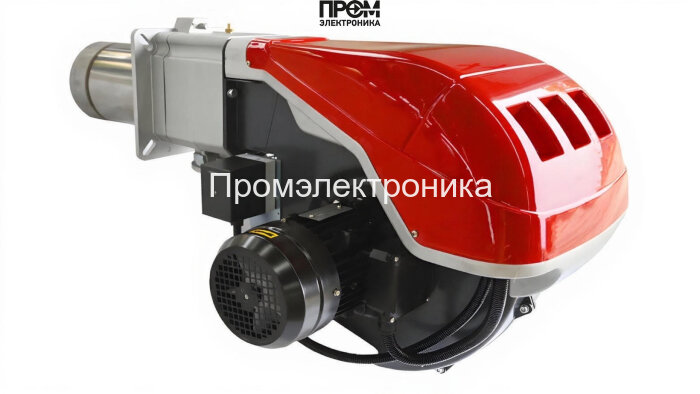

Газовая горелка Riello RS 100/E TC FS1 MB 415/1 — техническое описание и конструктивные детали

Riello RS 100/E TC FS1 — промышленная электронно-модулируемая газовая горелка, разработанная для надёжной работы в котельных, паровых установках и технологических печах. Решение ориентировано на энергоэффективность и цифровую интеграцию: плавная модуляция мощности от 150 до 1340 кВт обеспечивает оптимальное сжигание топлива и минимизацию выбросов при переменных нагрузках.

Ключевые параметры

• Мощность: 150–1340 кВт;
• Длина пламенной трубы: 250 мм; диаметр: 179 мм;
• Электропитание: 220/380 В; электродвигатель: 4500 Вт; потребляемая мощность: 2300 Вт;
• Расход газа: 15–116 нм³/ч; давление на рампе: 17.4–47.5 мбар; противодавление: −1…10.4 мбар;
• Классы защиты: IP40 (механический), IP44 (электрозащита); уровень шума 88 дБ;
• Вес/габариты: 81 кг / 109×52.7×55.5 см; соединение Rp 1 1/2".

Составные узлы и материалы

Конструкция горелки рассчитана на модульный ремонт и быструю замену сервисных блоков. В состав входят как механические, так и электронные элементы управления:

• Топливный насос — обеспечивает стабильную подачу топлива к форсункам и рампе, адаптирован к рабочим перепадам давления;
• Датчик пламени — оптический/ионный контроль наличия и стабильности горения с быстрым срабатыванием выключения при отказе;
• Топочный автомат — модуль управления с алгоритмами модуляции, защитой и самодиагностикой;
• Трансформатор розжига — гарантирует надёжный старт при любых климатических условиях;
• Реле давления — контроль минимального и максимального давления газа на рампе для безопасной эксплуатации;
• Форсунки — комплект сменных сопел для тонкой настройки факела и оптимизации КПД;
• Сервопривод — плавное управление заслонками и дозировкой воздуха/газа для точной модуляции;
• Клапан — запорно-регулирующие узлы с быстрым перекрытием при аварии;
• Электроды — стабилизируют искровой розжиг и поддерживают устойчивость пламенного ядра.

Эксплуатация и интеграция

• Рекомендовано регулярное техобслуживание: проверка датчиков пламени, состояния форсунок, герметичности рампы и работоспособности сервоприводов;
• Система управления поддерживает интеграцию в SCADA/PLC, удалённый мониторинг и предиктивную диагностику для снижения OPEX;
• При проектировании системы учитывать требования к противодавлению и подбору сопел для достижения оптимального КПД и минимальных выбросов CO₂.

Riello RS 100/E TC FS1 — решение для современных котельных, где важны точность регулирования, высокая надёжность комплектующих и совместимость с цифровой инфраструктурой 2026 года.
