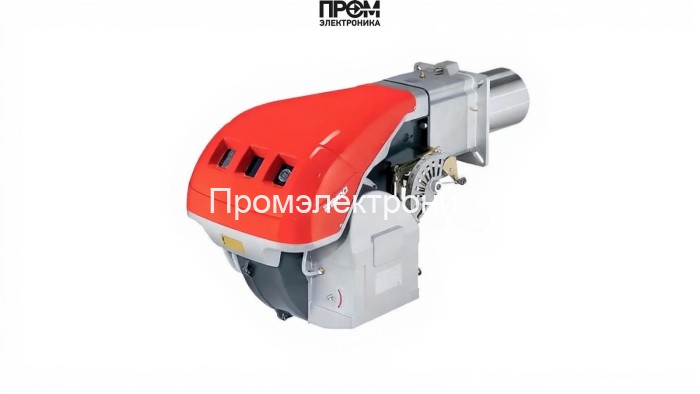

Газовая горелка Riello RS 100/E TC FS1 — техническое описание и состав узлов

Данный текст содержит подробное техническое описание газовой модулируемой горелки Riello RS 100/E TC FS1 (мощность 150–1340 кВт) и раскрывает состав ключевых узлов, требования к эксплуатации и конкурентные преимущества с учётом SEO 2026. Описание ориентировано на инженеров по котельным, проектировщиков и сервисные службы.

Краткие технические характеристики

• Топливо: природный/сжиженный газ
• Диапазон мощности: 150–1340 кВт
• Питание: 220/380 В
• Длина пламенной трубы: 250 мм, диаметр: 179 мм
• Электродвигатель: 4500 Вт; потребляемая мощность: 2300 Вт
• Расход газа: 15–116 нм³/ч; противодавление: −1…10.4 мбар
• Защита: корпус IP44 / механика IP40; уровень шума: 88 дБ

Состав горелки — основные детали и их функции

• Топливный насос — обеспечивает стабильное и дозированное подведение газа в рампу при любых рабочих режимах; адаптирован под рабочие давления, указанные в паспорте.
• Датчик пламени — быстрый оптический модуль контроля наличия факела, совместимый с электронным блоком управления; реализует функцию безопасного отключения при погасании.
• Топочный автомат — микропроцессорный контроллер модуляции, реализует алгоритмы экономии топлива, плавного пуска и защиты от перегрузок; поддержка интеграции с SCADA.
• Трансформатор розжига — высоковольтный генератор искрового разряда для стабильного поджига в широком диапазоне давления и состава топлива.
• Реле давления — защитный элемент, контролирующий перепад и поддержание рабочего давления топлива; предотвращает работу при нестабильном давлении.
• Форсунки — комплект сменных распылителей/насадок, обеспечивающих оптимальную геометрию струи газа для равномерного и стабильного горения.
• Сервопривод — электромеханический узел управления положением заслонок и дозирующих элементов; обеспечивает точную модуляцию мощности в рабочем диапазоне.
• Клапан — запорный и регулирующий вентиль газовой линии с быстродействием и допустимыми параметрами по давлению; реализует аварийное перекрытие.
• Электроды — комплект зажигания и контроля пламенного контура, изготовлены из коррозионно-стойких сплавов, обеспечивают долговременную эксплуатацию при цикличных запусках.

Эксплуатационная и сервисная информация

• Рекомендуемые интервалы проверки: после 500 моточасов первичная регулировка, плановый сервис каждые 1000–2000 моточасов.
• Проверять состояние форсунок и уплотнений, работоспособность реле давления и датчика пламени перед сезоном.
• При монтаже предусмотреть устойчивое питание 220/380 В и защиту от перепадов, обеспечить акустическую изоляцию для уровней шума до 88 дБ.
• Для интеграции в котельную систему — согласовать фланцевые соединения для пламенной трубы 179 мм и схему газовой рампы.

Riello RS 100/E TC FS1 — технически выверенное решение для промышленных котельных, где требуется высокая энергоэффективность, надёжная электронная модуляция и широкий набор защитных функций. Комплект ключевых узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасность, простоту сервисного обслуживания и длительный срок службы при соблюдении регламентов монтажа и эксплуатации.
