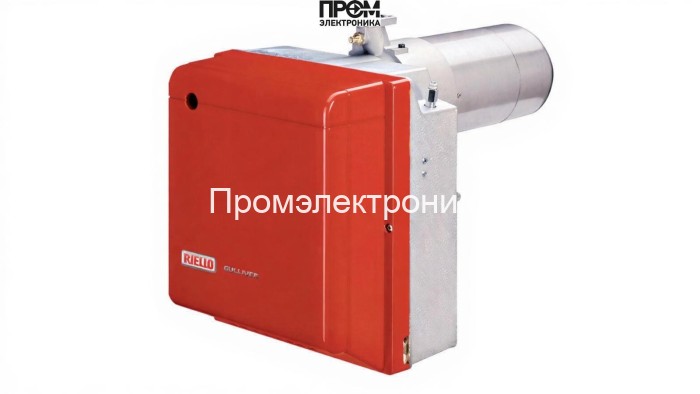

Газовая горелка Riello Gulliver RS5F MB 412/1 — техническое описание

Riello Gulliver RS5F MB 412/1 — промышленная одноступенчатая газовая горелка, разработанная для надёжной и экономичной работы в диапазоне тепловой мощности 160–330 кВт. Конструкция ориентирована на эксплуатацию в котельных среднего и повышенного класса, где критически важны стабильность факела, оперативное управление подачей топлива и высокая степень безопасности. Применение качественных компонентов и модульная компоновка обеспечивают простоту обслуживания и быструю замену узлов.

Ключевые технические характеристики

• Топливо: природный и сжиженный газ
• Мощность: 160–330 кВт
• Расход газа: 16–33 нм³/ч
• Пламенная труба: Ø137 мм, L=225 мм (мин. 203 мм)
• Электропитание: 220 В; потребляемая мощность: 430 Вт; электродвигатель 250 Вт
• Давление рампы: 7.9–20.4 мбар; противодавление: -0.2–3.4 мбар
• Классы защиты: IP40 / IP20; уровень шума: 82 дБ

Основные узлы и состав горелки

Горелка поставляется в базовой комплектации и включает ряд ключевых компонентов, каждый из которых выполнен в промышленном исполнении:

• Топливный насос — обеспечивает стабильное давление подачи при работе на сжиженном газе или в системах с нестабильным давлением.
• Газовая рампа и форсунки — точная дозировка топлива, возможность перенастройки под состав газа для оптимальной смеси.
• Топочный автомат — контролирует последовательность розжига, работу горелки и режимы безопасности.
• Трансформатор розжига и электроды — надёжная система поджига с регулируемым напряжением для стабильного воспламенения факела.
• Датчик пламени — быстрый мониторинг наличия факела и отключение при его потере.
• Реле давления — контроль давления газа в рампе и аварийная блокировка при выходе параметров за допустимые пределы.
• Сервопривод — прецизионное управление заслонкой воздуха и дозировкой топлива в интеграции с системой автоматики котла.
• Клапан — газовый запорный элемент с высокой герметичностью и длительным ресурсом.

Эксплуатация и обслуживание

• Рекомендуется ежегодная проверка форсунок и датчика пламени; интенсивная эксплуатация — каждые 6 месяцев.
• Контроль и чистка пламенной трубы для предотвращения нагара и сохранения КПД.
• Проверка электрических цепей, трансформатора розжига и заземления перед пуском.
• Техническое обслуживание сервопривода и топочного автомата в соответствии с регламентом производителя.

Riello Gulliver RS5F подходит для водогрейных и паровых котлов с фланцем Rp 1 1/4" и рекомендована там, где требуется сочетание точного управления подачей топлива, высокого уровня безопасности и экономичности. Для корректного подбора компонентов и пусконаладки обратитесь к специалистам — это гарантирует долговечную и безопасную эксплуатацию оборудования.
