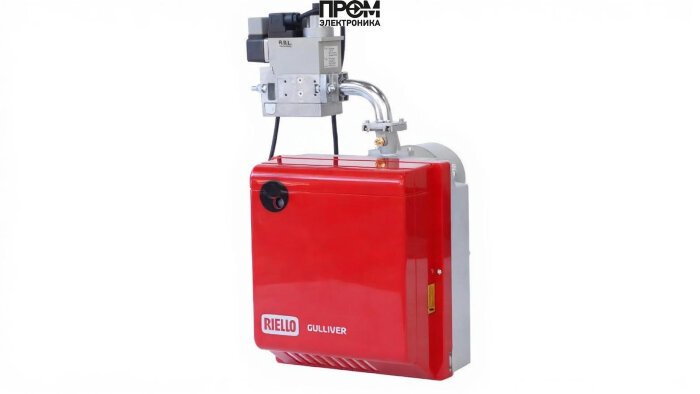

Газовая горелка Riello Gulliver RS5D TL MB 407/2 - F3SD 20 — техническое описание

Документ ориентирован на инженеров проектных и сервисных подразделений. Riello Gulliver RS5D — двухступенчатая газовая горелка с удлинённой пламенной трубой (382×137 мм), предназначенная для стационарных котлов средней мощности (160–345 кВт). Конструкция обеспечивает точную модуляцию подачи топлива и стабильное формирование факела при рабочих расходах 16–34.5 нм³/ч и давлении рампы 10.3–36 мбар. Тип соединения Rp 3/4", питание 220 В, потребляемая мощность 450 Вт, электродвигатель 250 Вт.

Ключевые узлы и их назначение

• Топливный насос — обеспечивает равномерную подачу газа в рампу, поддерживает заявленный диапазон давления и компенсирует кратковременные колебания сети.
• Газовая рампа MB 407/2 - F3SD 20 — распределяет газ по форсункам, отвечает за стабильность давления и корректность состава смеси.
• Форсунки — формируют дозируемую струю газа; оптимизированы для равномерного смешения в удлинённой пламенной трубе.
• Сервопривод — реализует управление положением клапанов и дросселей при переходе между ступенями мощности.
• Клапан — электромагнитный запорный элемент с быстрым временем срабатывания, обеспечивает герметичность при остановке и безопасность при авариях.
• Электроды и трансформатор розжига — создают устойчивую искру для воспламенения смеси; трансформатор рассчитан на длительный ресурс работы в циклах пуска.
• Датчик пламени — контролирует наличие факела в топке, передаёт сигнал в топочный автомат для блокировки подачи топлива при погасании.
• Топочный автомат — центральный контроллер безопасности и логики работы: последовательность пуска, переход двухступенчатой схемы, интеграция с внешними защитами.
• Реле давления — защищает систему при падении или превышении давления газа; интегрируется в цепь блокировки топочного автомата.

Технические параметры (кратко)

• Мощность: 160–345 кВт
• Расход газа: 16–34.5 нм³/ч
• Давление рампы: 10.3–36 мбар; противодавление: 0–6.5 мбар
• Пламенная труба: удлинённая, 382 мм (мин. 360 мм) × Ø137 мм
• Питание: 220 В; потребляемая мощность: 450 Вт; электродвигатель: 250 Вт
• Класс защиты: корпус IP40, электрическая часть IP20; уровень шума 71 дБ
• Вес/габариты: 17 кг; 83.9×30×39.2 см

Эксплуатация и безопасность

• Регулярная проверка герметичности рампы, состояния форсунок и уплотнений — не реже одного раза в год.
• Контроль работы датчика пламени и реле давления при каждом сервисном осмотре; тестирование топочного автомата на корректность блокировок.
• Плановая проверка трансформатора розжига и состояния электродов для предотвращения пропусков зажигания.
• Обеспечение доступа для замены сервопривода и клапана; соблюдение требований по вентиляции и виброизоляции помещения.

Применение Riello Gulliver RS5D оправдано в котельных средней мощности, теплогенераторах и технологических печах, где критичны надёжность запуска, точность регулирования и быстрая диагностика ключевых узлов (насос, датчики, блок автоматики).
