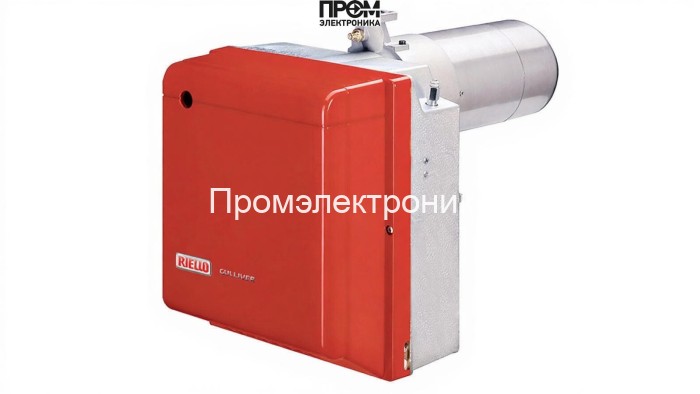

Техническое описание газовой горелки Riello Gulliver RS5D TL

Riello Gulliver RS5D TL — промышленная двухступенчатая газовая горелка с удлинённой пламенной трубой, разработанная для надёжной работы в котлах средней и повышенной мощности (160–345 кВт). Конструкция ориентирована на стабильную подачу тепловой энергии при противодавлении до 6.5 мбар и интенсивной цикличности пусков-остановов. Применяется в промышленных котельных, технологических печах и водогрейных агрегатах, где требуется глубокое проникновение пламени за счёт пламенной трубы Ø137 мм, L382 мм (min 360 мм).

Ключевые узлы и составные элементы

• топливный насос — обеспечивает дозированную подачу газа и стабильность рабочего давления;
• датчик пламени — электронный элемент контроля наличия устойчивого горения и защиты от аварий;
• топочный автомат — логический контроллер управления этапами розжига, работы и остановки;
• трансформатор розжига — генерирует высоковольтный импульс для инициации искрового зажигания;
• реле давления — мониторинг и защита при отклонениях рабочего давления топливной магистрали;
• форсунки — компактные распылители газа, оптимизированные под расход 16–34.5 нм³/ч;
• серводвигатель (сервопривод) — обеспечивает точное позиционирование заслонки в двухступенчатой схеме;
• клапан — запорный и предохранительный элемент газовой цепи;
• электроды — элементы контроля и розжига, рассчитанные на длительную эксплуатацию.

Технические характеристики (кратко)

• Мощность: 160–345 кВт
• Расход газа: 16–34.5 нм³/ч
• Диаметр пламенной трубы: 137 мм, длина: 382 мм (min 360 мм)
• Электропитание: 220 В; потребляемая мощность: 450 Вт; двигатель: 250 Вт
• Класс защиты корпуса: IP40; класс электрозащиты: IP20
• Рабочая температура: 0–40 °C; уровень шума: 71 дБ; вес: 17 кг

Особенности конструкции и управления

Модульная архитектура обеспечивает быструю замену узлов (форсунки, датчик пламени, трансформатор розжига, клапан). Двухступенчатая логика в связке с серводвигателем и топочным автоматом даёт плавный переход между режимами, снижая тепловые всплески на теплообменнике. Реле давления и контрольные электроды интегрированы в систему безопасности для предотвращения случаев неполного сгорания или разгерметизации.

Инсталляция и техобслуживание

• установка на котлы с монтажным фланцем под Ø137 мм и минимальной глубиной 360 мм;
• регламентный осмотр: проверка форсунок, датчика пламени и электродов не реже одного раза в квартал при интенсивной эксплуатации;
• проверка герметичности клапанов и состояния реле давления при каждом плановом ТО;
• чистка головки сгорания и пламенной трубы — минимизирует образование нагара и поддерживает КПД;
• технические настройки топочного автомата и трансформатора розжига выполнять квалифицированным персоналом.

Преимущества для современного производства (SEO 2026)

• оптимизированная конструкция для промышленных котельных и технологических процессов;
• высокая энергоэффективность и управляемость в диапазоне 160–345 кВт;
• совместимость с современными системами автоматики и требованиями безопасности;
• удобство монтажа и сервисирования благодаря модульности узлов.

Riello Gulliver RS5D TL — технически продуманное решение для предприятий, которым важна долговечность, точный контроль горения и простота обслуживания. Для корректного подбора и интеграции рекомендуется ориентироваться на параметры подачи газа и конструктивные размеры топки, а также проводить настройку топочного автомата и проверку датчиков пламени квалифицированным сервисом.
