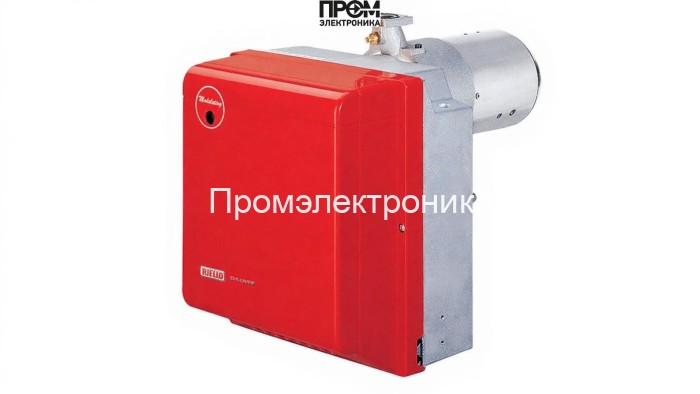

Газовая горелка Riello Gulliver BS4/M TL — техническое описание и состав

Riello Gulliver BS4/M TL — прогрессивно-электронномодулируемая газовая горелка мощностью 68–250 кВт, разработанная для промышленных и коммунальных котлов. Конструкция ориентирована на стабильное смесеобразование при противодавлении от -0.5 до 4.8 мбар и обеспечивает точную модуляцию теплоотдачи при электропитании 220 В. В этом документе приведено сжатое техническое описание, перечень ключевых узлов и рекомендации по эксплуатации в профессиональном стиле, оптимизированные с учётом SEO 2026.

Ключевые параметры

• Мощность: 68–250 кВт;
• Диаметр пламенной трубы: Ø137 мм, рабочая длина 325 мм (минимальная 302 мм);
• Расход газа: 6.8–25 нм³/ч;
• Электродвигатель: 250 Вт, потребляемая мощность системы 530 Вт;
• Рабочая температура: 0…50 °C; уровень шума 67 дБ; вес 18 кг.

Составные узлы и функциональные элементы

Горелка состоит из набора стандартных и специализированных компонентов, обеспечивающих надёжность, безопасность и управляемость процесса горения. Основные детали:

• топливный насос — обеспечивает стабильную подачу газа в систему смесеобразования и компенсирует изменения давления в магистрали;
• датчик пламени — контролирует наличие факела и передаёт сигнал в систему безопасности для аварийного отключения при пропадании пламени;
• топочный автомат — центральный контроллер, реализующий алгоритмы модулирования мощности, последовательность розжига и защитные сценарии;
• трансформатор розжига — генерирует высоковольтные импульсы для запуска искрового разряда на электродах;
• реле давления — следит за давлением газа в линии и блокирует подачу при выходе параметров за допустимые пределы;
• форсунки — обеспечивают распыл и первичное смешивание газа с воздухом в камере горения;
• серводвигатель (сервопривод) — управляет заслонкой или дозировочным узлом для точной модуляции расхода;
• клапан (газовый запорный клапан) — обеспечивает аварийное и нормальное запирание подачи топлива;
• электроды — формируют искру розжига и участвуют в ионизационной защите пламени.

Функциональные особенности и преимущества

• Электронная модуляция позволяет поддерживать заданную тепловую мощность с минимальными колебаниями расхода топлива;
• Удлинённая пламенная труба улучшает распределение тепла в топке и снижает локальные перегревы;
• Интеграция с котловой автоматикой через сигнальные выводы упрощает настройку и защиту;
• Компактная конструкция и продуманная компоновка узлов облегчают обслуживание и замену расходников.

Рекомендации по эксплуатации

• Регулярно проверяйте работоспособность датчика пламени, трансформатора розжига и состояния электродов;
• Контролируйте состояние форсунок и очистку пламенной трубы для стабильного смесеобразования;
• Проверка реле давления и газового клапана — обязательная часть годового обслуживания;
• При интеграции с котлом сверяйте параметры фланцев и допустимое противодавление в паспорте оборудования.

Riello Gulliver BS4/M TL — технически совершенное решение для тех, кто требует высокой точности регулирования, надёжной системы безопасности и простоты интеграции в современные котельные установки.
