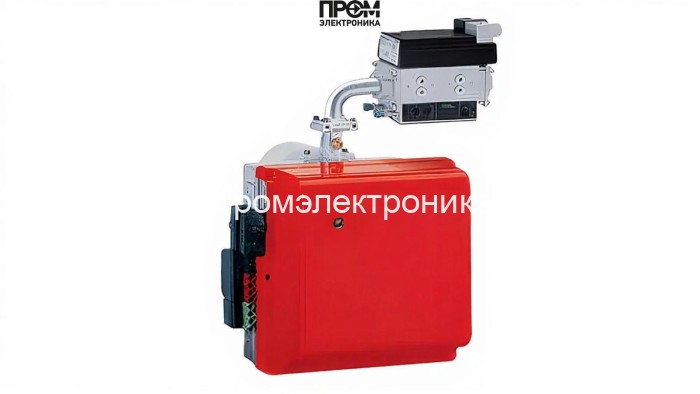

Газовая горелка Riello Gulliver BS4/M CG 220/P - F3SD 00

Газовая горелка Riello Gulliver BS4/M CG 220/P — техническое описание

Riello Gulliver BS4/M CG 220/P — электрoмодулируемая газовая горелка среднего класса, спроектированная для промышленных и коммунально‑бытовых котельных. Описание составлено в строгом техническом стиле с учётом SEO‑требов 2026 года: акцент на энергоэффективности, надёжности узлов и удобстве сервисного обслуживания.

Краткие технические преимущества

• Диапазон мощности: 68–250 кВт — оптимальная модуляция под переменные тепловые нагрузки;
• Экономия топлива: расход 6.8–25 нм³/ч при корректной настройке давления рампы (3.91–20 мбар);
• Электропитание: 220 В, суммарная потребляемая мощность до 530 Вт (электродвигатель 250 Вт);
• Компактная конструкция: габариты 44.6×33×39.2 см, масса 18 кг — простота монтажа и замены узлов;
• Защита и устойчивость: IP40 (пылевлагозащита) и IP20 (электрозащита), уровень шума 67 дБ.

Составные части горелки (основные узлы)

• Топливный насос — обеспечивает стабильную подачу газа к рампе и поддержание требуемого перепада давления; рассчитан на работу в диапазоне давлений рампы 3.91–20 мбар.
• Датчик пламени — обеспечивает непрерывный мониторинг наличия факела, интегрируется с блоком безопасности и топочным автоматом.
• Топочный автомат — контроллер модуляции и безопасности: управление розжигом, контролем пламени и последовательностью пуска/останова.
• Трансформатор розжига — высоковольтный узел для подачи напряжения на электроды в момент пуска; обеспечивает надёжную искру при номинальном напряжении 220 В.
• Реле давления — мониторинг входного и рампового давления газа, аварийная блокировка при выходе параметров за пределы допуска.
• Форсунки — головка сгорания и форсуночный блок обеспечивают оптимальную смесь и стабильный факел; пламенная труба Ø137×168 мм (мин. длина 145 мм).
• Сервопривод — приводы заслонок и дросселирования для точной модуляции расхoда газа и воздуха; электропривод 250 Вт.
• Клапан — газовый запорный клапан с высокочастотной коммутацией и быстрой реакцией на сигналы топочного автомата.
• Электроды — высоковольтные электроды розжига и контроля пламени, выполнены для длительного ресурса и лёгкой замены.

Технические параметры (ключевые)

• Вид топлива: газовая;
• Мощность: 68–250 кВт;
• Расход газа: 6.8–25 нм³/ч;
• Давление рампы: 3.91–20 мбар; противодавление: −0.5…4.8 мбар;
• Пламенная труба: Ø137 мм, длина 168 мм (мин. 145 мм);
• Электропитание: 220 В; потребляемая мощность: 530 Вт; мотор: 250 Вт;
• Габариты/вес: 44.6×33×39.2 см / 18 кг;
• Защита: IP40 / IP20; уровень шума: 67 дБ; страна бренда: Италия.

Рекомендации по монтажу и обслуживанию

• Устанавливать на фланец Rp 3/4″, обеспечивать герметичность газовых соединений и корректную ориентацию пламенной трубы;
• Проверять и калибровать реле давления и датчик пламени при вводе в эксплуатацию и 1–2 раза в год;
• Регламентная замена электродов и визуальная инспекция форсунок каждые 6–12 месяцев в зависимости от качества газа;
• Использовать штатные узлы: газовую рампу CG 220/P и оригинальные клапаны/сервоприводы для сохранения точности модуляции.

Riello Gulliver BS4/M CG 220/P — решение для тех, кто требует стабильной модуляции, простоты сервисного доступа и предсказуемой эксплуатации в диапазоне 68–250 кВт. Для интеграции в систему управления и проектирования обращайтесь к технической документации производителя и сервисным инженерам.
