Техническое описание газовой горелки Riello Gulliver BS3D TL MB 407/2

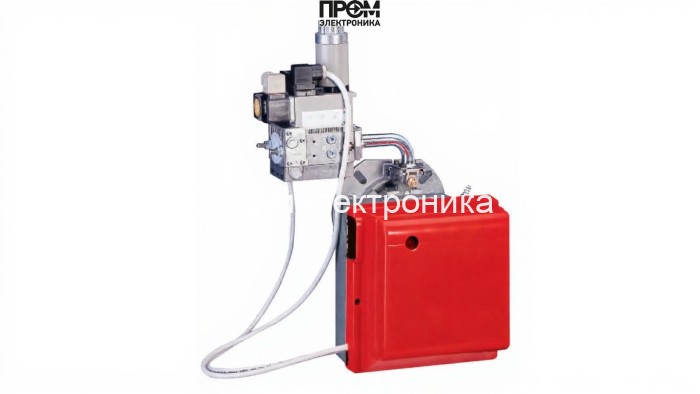

Представленная газовая горелка Riello Gulliver BS3D TL с рампой MB 407/2 — промышленный модуль для надёжного и экономичного сжигания природного или сжиженного газа в диапазоне мощности 65–200 кВт. Конструкция выполнена по двухступенчатой схеме управления, обеспечивающей плавный переход между минимальной и номинальной мощностью, повышенную стабильность пламени и снижение чрезмерных выбросов при частичных режимах работы. Горелка предназначена для эксплуатации при температуре от 0 до 40 °C и рассчитана на питание от сети 220 В; компактный корпус и удлинённая пламенная труба (282 мм, Ø129 мм) обеспечивают равномерное распределение теплового потока и удобство монтажа.

Ключевые элементы конструкции

• Топливный насос и система подачи топлива — обеспечивают стабильный расход газа в диапазоне 6.5–19 нм³/ч и точное поддержание давления в рампе 5.9–26.7 мбар.
• Датчик пламени — оптический/ионный элемент контроля наличия пламени, гарантирует безопасное выключение при нештатных ситуациях.
• Топочный автомат — управляющий блок двухступенчатой автоматики с контролем последовательности пуска и защитой от ошибок запуска.
• Трансформатор розжига — высоковольтный узел инициирования искрового воспламенения; совместим с комплектными электродами.
• Реле давления — предохранительное устройство для контроля давления газа в системе и блокировки при превышениях или падениях.
• Форсунки и головка сгорания — обеспечивают формирование факела требуемой геометрии и эффективное смешение топлива с воздухом.
• Сервопривод — исполнительный механизм для управления заслонками и дозированием газа в двух ступенях мощности.
• Клапан (регулирующий/предохранительный) — отвечает за надёжное перекрытие подачи топлива при останове или аварии.
• Электроды — элементы розжига и контроля искры, устойчивые к нагреву и обеспечивающие надёжную инициацию горения.

Технические преимущества и эксплуатационные рекомендации

• Двухступенчатая схема позволяет снизить расход при частичных нагрузках и увеличить ресурс узлов за счёт уменьшения цикличности.
• Удлинённая пламенная труба 282 мм улучшает распределение температуры в топке и снижает локальные перегревы.
• Конструкция совместима с котлами малого и среднего класса, допускает противодавление до 3.8 мбар и подключение через Rp 3/4".
• Рекомендуется регулярная проверка герметичности газовой рампы, контроль показаний реле давления и состояния датчика пламени; периодическое обслуживание форсунок, электродов и трансформатора розжига продлит срок службы системы.

Рекомендации по монтажу и безопасности

• Монтаж выполнять специалистам с допуском к газовому оборудованию; проверка настроек двухступенчатого автомата и параметров давления рампы обязательна при пуско-наладке.
• При переходе на другой тип газа — перенастройка рампы и форсунок только в сервисном центре.
• Периодические регламентные проверки элементов: датчик пламени, реле давления, трансформатор розжига и электродвигатель (150 Вт) — не реже одного раза в сезон при интенсивной эксплуатации.

Riello Gulliver BS3D TL MB 407/2 — инженерное решение для надёжного теплопроизводства с продуманной системой контроля и защиты, обеспечивающее простоту интеграции в существующие котельные схемы и высокий эксплуатационный ресурс при соблюдении регламента обслуживания.
