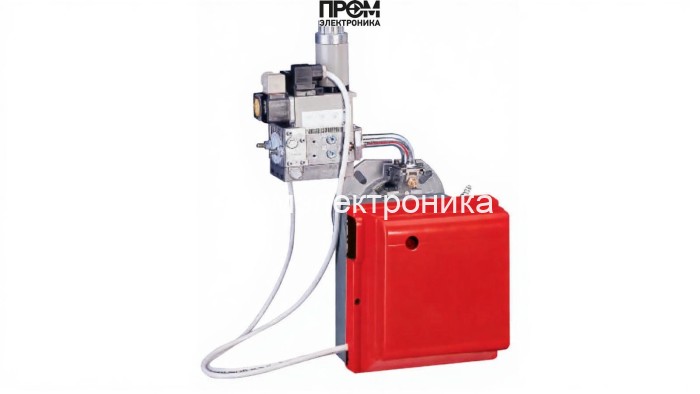

Газовая горелка Riello Gulliver BS3D MB 410/2 - F3SD 20 — техническое описание

Представленное описание ориентировано на проектировщиков, сервис-инженеров и ответственных за эксплуатацию котельного оборудования. Riello Gulliver BS3D — промышленная двухступенчатая газовая горелка, спроектированная для стабильной работы в диапазоне мощности 65–189 кВт. Конструкция оптимизирована для надежной эксплуатации в котлах малой и средней мощности, обеспечивает контролируемое горение и простоту обслуживания при соблюдении требований по давлению и размерам пламенной трубы.

Ключевые параметры (кратко)

• Мощность: 65–189 кВт
• Расход газа: 6.5–19 нм³/ч
• Диаметр пламенной трубы: Ø129 мм, длина 128 мм (мин. 110 мм)
• Электропитание: 220 В; электродвигатель 150 Вт; потребляемая мощность 350 Вт
• Классы защиты: корпус IP40, электрическая часть IP20
• Рабочая температура: 0…40 °C; вес 15 кг; габариты 40.8×30×39.1 см

Состав и функциональные узлы горелки

Конструкция горелки включает набор ответственных компонентов, обеспечивающих надежный розжиг, подачу топлива и управление пламенем. Ниже перечислены основные детали и их назначение:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении, компенсирует колебания сетевого давления.
• Датчик пламени — контролирует наличие устойчивого пламени, обеспечивает безопасность и отключение при пропадании факела.
• Топочный автомат — управляющий контроллер, реализует логику двухступенчатого управления, последовательность розжига и защитные алгоритмы.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов, обеспечивая надежный поджиг газовоздушной смеси.
• Реле давления — следит за давлением в газовой системе и блокирует работу при аварийных значениях.
• Форсунки — обеспечивают формирование дозированной газовой струи для стабильного горения на каждой ступени.
• Сервопривод — механический узел управления заслонками и клапанами, реализует переключение ступеней и регулировку подачи воздуха/газа.
• Клапан — электромагнитный запорный и/или регулирующий элемент газового тракта, обеспечивает герметичность и дозирование топлива.
• Электроды — контактные элементы розжига и заземления, расположены в головке сгорания, обеспечивают стабильный искровой разряд.

Особенности эксплуатации и обслуживания

• Регулярная проверка герметичности газовой рампы и состояния форсунок — минимум раз в год.
• Контроль работы датчика пламени и трансформатора розжига при каждом ТО.
• Замена уплотнений, сервис сервопривода и проверка реле давления по регламенту производителя.
• Монтаж и наладка должны выполняться квалифицированным персоналом с учётом параметров рампы (3.8–19 мбар) и допустимого противодавления (0–4 мбар).

Riello Gulliver BS3D сочетает промышленную надёжность и удобство сервисного обслуживания: модульная конструкция позволяет быстро заменить форсунки, клапаны или электромагнитные элементы, минимизируя простой оборудования. SEO-оптимизировано под запросы 2026 года: "газовая горелка Riello Gulliver BS3D", "двухступенчатая горелка 65-189 кВт", "горелка с газовой рампой MB 410/2", обеспечивая релевантность для технических спецификаций и запросов по подбору комплектующих.
