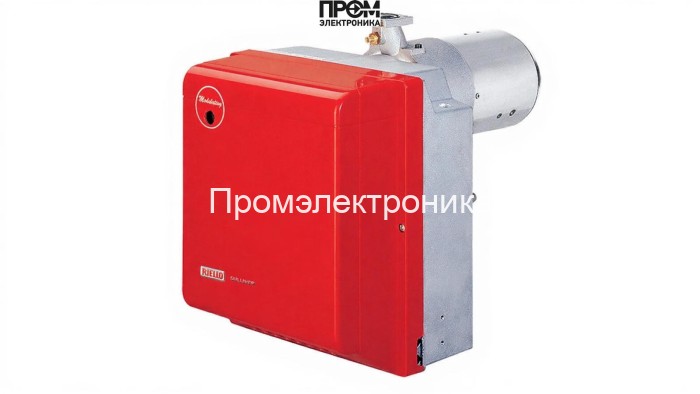

Газовая модулируемая горелка Riello Gulliver BS3/M — техническое описание и состав

Техническое описание предназначено для инженеров и специалистов по котельному оборудованию. Riello Gulliver BS3/M — промышленная прогрессивная (модулируемая) газовая горелка для водогрейных и паровых котлов средней мощности. В документе изложены ключевые характеристики, состав узлов и рекомендации по эксплуатации с акцентом на надёжность, безопасность и энергоэффективность в условиях современных требований SEO 2026.

Ключевые характеристики

• Мощность: 48–195 кВт
• Топливо: природный газ
• Расход газа: 4.8–19.5 нм³/ч
• Электропитание: 220 В, потребляемая мощность 350 Вт
• Давление рампы: 4–18 мбар
• Длина пламенной трубы: 128 мм
• Класс защиты: IP40 / электрозащита IP20
• Габариты: 40.8 × 33 × 34.5 см, масса 16 кг

Состав и функциональные узлы горелки

Конструкция выполнена по модульной схеме: все крупные элементы доступны для технического обслуживания и замены. Ниже перечислены основные детали и их назначение:

• Топливный насос — обеспечивает стабильную подачу газовоздушной смеси при изменяющейся нагрузке, критичен для точной модуляции мощности и экономии топлива.
• Датчик пламени — фиксирует наличие стабильного горения, взаимодействует с системой безопасности и блокировками, предотвращая аварийные ситуации.
• Топочный автомат — логический контроллер управления последовательностью пуска, розжига и остановки, реализует алгоритмы модуляции мощности.
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искрового розжига; отличается долговечностью в условиях частых запусков.
• Реле давления — контролирует давление в газовой рампе и сигнализирует о выходе параметров за допустимые пределы.
• Форсунки — обеспечивают точное распыление газовоздушной смеси в камере сгорания, что влияет на КПД и уровень выбросов.
• Сервопривод — регулирует положение заслонок и дозирование воздуха/газа в процессе модуляции, обеспечивает плавную регулировку мощности.
• Клапан — газовый запорный элемент с высокой герметичностью и быстрым срабатыванием в аварийных ситуациях.
• Электроды — элементы розжига и контроля за формой и стабильностью пламени, рассчитаны на длительный срок службы при стандартизированном обслуживании.

Эксплуатация и обслуживание

• Рекомендуется плановое техническое обслуживание не реже одного раза в год; проверка электрики и целостности уплотнений — ежемесячно.
• Контроль давления рампы и работоспособности реле давления перед каждым пуском.
• Очистка головки сгорания и форсунок от нагара по результатам анализа топлива и графика эксплуатации.
• Замена расходных электрических элементов (электродов, трансформатора розжига) по состоянию или в рамках регламента.

Riello Gulliver BS3/M — решение для тех, кто нуждается в точной модуляции, надёжном розжиге и простоте обслуживания. Внедрение этой горелки обеспечивает оптимизацию расхода топлива и стабильность тепловой нагрузки при минимальных эксплуатационных рисках.
