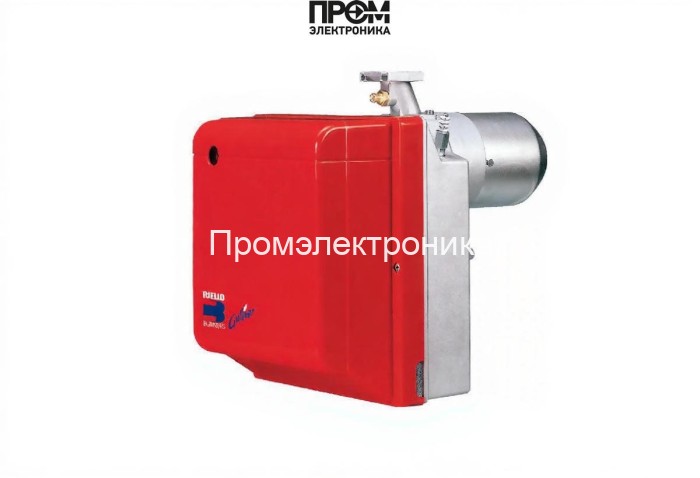

Газовая горелка Riello Gulliver BS3 — техническое описание

Газовая горелка Riello Gulliver BS3 (артикул: 3761358) — промышленное решение для отопительных и технологических котлов, разработанное брендом Riello (Италия). Горелка одноступенчатая, предназначена для работы на природном и сжиженном газе (при установке комплекта для сжиженного газа). Соответствует стандарту EN 676 (3 класс) и рассчитана на эксплуатацию в диапазоне температур от 0 до +40 °C.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 65 до 197 кВт
• Исполнение: одноступенчатая, прерывистый режим (минимум одна остановка в сутки)
• Длина пламенной трубы: 128 мм (минимальная длина 110 мм)
• Диаметр пламенной трубы: 129 мм, тип — стандартная
• Расход газа: от 6.5 до 20 нм³/ч
• Электропитание: 220 В
• Электродвигатель: 150 Вт; потребляемая электрическая мощность: 350 Вт
• Противодавление: от 0 до 3.2 мбар
• Классы защиты: пылевлагозащита IP40, электрозащита IP20
• Уровень шума: 76 дБ
• Вес: 16 кг; габариты: 39×30×34.5 см
• Комплектация: с головой сгорания и без газовой рампы (возможна поставка с мультиблоком MB DLE и дополнительным блоком контроля герметичности)

Конструкция и состав горелки

Riello Gulliver BS3 выполнена моноблочной конструкцией с подвижным фланцем, что упрощает монтаж и позволяет адаптировать длину головки. В состав горелки входят:

• голова сгорания (с пламенной трубой стандартной длины);
• электродвигатель и вентилятор;
• воздушная заслонка для регулировки подачи воздуха;
• система запирания заслонки при отключении горелки;
• фланец с теплоизоляционной прокладкой и комплект крепежа;
• возможность установки газовой рампы/мультиблока MB DLE и блока контроля герметичности;
• разъемы и проводка для подключения диагностического комплекта (опция).

Преимущества и эксплуатационные особенности

• Низкий уровень выбросов NOx позволяет применять горелку в условиях с экологическими ограничениями.
• Моноблочная конструкция обеспечивает свободный доступ к рабочим узлам и снижает время на сервис.
• Подвижный фланец и опции удлинителя головки дают гибкость при монтаже на разные типы котлов.
• Автоматическое запирание заслонки сохраняет тепло при остановке оборудования.
• Надежность итальянской сборки и соответствие международным стандартам качества.

Области применения и примеры реального использования

Горелка Riello Gulliver BS3 применяется в следующих областях:

• предприятия пищевой промышленности (печи, технологические паровые котлы);
• кондитерские и пекарни — для равномерного нагрева камер и поддержания технологических температур;
• бытовые и коммунально-отопительные котельные;
• мелкие промышленные объекты, где важны компактность и низкие выбросы.

Примеры: паровой котёл мощностью 120 кВт в пищевом производстве, оборудованный Gulliver BS3 с мультиблоком MB DLE; котёл отопления производственного цеха 80–150 кВт, где используется подвижный фланец и удлинитель головки для точной подгонки к теплообменнику.

Обслуживание и эксплуатация

1. Перед пуском — проверка герметичности газовой арматуры и правильности подключения электропитания 220 В.
2. Рекомендуется регулярная чистка головки сгорания и проверка состояния пламенной трубы (минимум раз в год при интенсивной эксплуатации).
3. Контроль положения воздушной заслонки для обеспечения требуемой мощности и экономичности.
4. Проверка электроизоляции и крепежных элементов; соблюдение норм класса электрозащиты IP20.
5. При использовании сжиженного газа — установка специализированного комплекта и переналадка расходной арматуры.

Для расширенной диагностики можно подключить диагностический комплект (кабель + ПО) и считывать ошибки менеджера горения.

Совместимость с котлами

• подходит для водогрейных и паровых котлов промышленных и коммерческих мощностей 65–197 кВт;
• совместимость с котлами с разным расположением фланца за счёт подвижного фланца и опций удлинителя;
• рекомендуется согласовать выбор мультиблока и газовой рампы с поставщиком котла и монтажной организацией.

FAQ

Можно ли использовать Gulliver BS3 на сжиженном газе?

Да, при установке специального комплекта для сжиженного газа, предоставляемого по отдельной заявке.

Какой диапазон расхода газа?

От 6.5 до 20 нм³/ч в зависимости от модели и режима работы.

Какова мощность электродвигателя и энергопотребление?

Электродвигатель 150 Вт, потребляемая электрическая мощность — 350 Вт.

Какие классы защиты у горелки?

Класс пылевлагозащиты IP40, класс электрозащиты IP20.

Нужна ли дополнительная газовая рампа?

Горелка поставляется без газовой рампы в базовом комплекте; рекомендуется использовать мультиблок MB DLE, приобретаемый отдельно.
