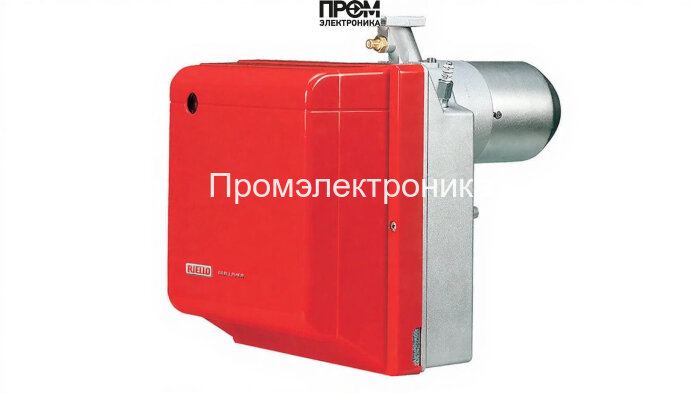

Газовая горелка Riello Gulliver BS2 TL MB 405/1 - F2SD 20

Техническое описание газовой горелки Riello Gulliver BS2 TL MB 405/1 - F2SD 20

Газовая горелка Riello Gulliver BS2 TL MB 405/1 — промышленное одноступенчатое устройство для надёжного и экономичного нагрева теплоносителя. Спроектирована для эксплуатации в котельных и технологических установках с требованиями по стабильности факела и точности дозирования топлива. Диапазон тепловой мощности 35–91 кВт и расход газа 3.5–9 нм³/ч обеспечивают широкую область применения при сохранении оптимального КПД.

Ключевые особенности

• Тип: газовая, одноступенчатая;
• Мощность: 35–91 кВт;
• Пламенная труба: удлинённая, Ø106 мм, длина 184 мм (минимальная 170 мм);
• Электропитание: 220 В; потребляемая мощность до 180 Вт;
• Класс защиты: IP40 (пылевлагозащита), IP20 (электроузлы);
• Рабочая температура: от 0 до 40 °C; вес 11 кг.

Конструкция и основные узлы

Конструктивно горелка состоит из прочного корпуса с монтажной рамой и модульной газовой рампы Riello MB 405/1. Для обеспечения безопасной и управляемой работы в агрегат встроены следующие основные детали: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды. Каждый узел исполнен с расчётом на длительную эксплуатацию и простую замену при сервисном обслуживании.

• Топливный насос — подаёт газ к рампе с заданным напором, обеспечивает стабильность расхода при изменениях давления в магистрали;
• Датчик пламени — контролирует наличие горения и блокирует подачу в аварийных ситуациях;
• Топочный автомат — реализует последовательность пуска и остановки, следит за безопасностью циклов;
• Трансформатор розжига и электроды — обеспечивают надёжный искровой розжиг в любых условиях;
• Реле давления — контролирует пневматические параметры системы и предотвращает работу при нарушениях;
• Форсунки — дозируют газовую смесь для поддержания оптимальной геометрии факела;
• Сервопривод и клапан — обеспечивают точную регулировку подачи газа и защиту при авариях.

Интеграция и эксплуатация

При монтаже важно соблюдать требования по минимальной длине и диаметру пламенной трубы, а также обеспечить корректную настройку давления газа на рампе (4.2–15.5 мбар). Обязательны проверка герметичности газовых соединений, корректная заземлённость и периодическая диагностика датчика пламени и реле давления. Рекомендуется использовать фильтры и стабилизаторы давления для продления срока службы топливного насоса и форсунок.

Обслуживание

• Профилактическая чистка пламенной трубы и электродов — не реже раза в год;
• Проверка состояния сервопривода и клапанов — при сезонных пусках;
• Контроль показаний реле давления и чистоты форсунок — при каждом сервисном осмотре.

Riello Gulliver BS2 TL MB 405/1 — конструктивно оптимизированная горелка для профессионального применения, сочетающая простоту обслуживания, модульность узлов и высокие показатели стабильности горения.
