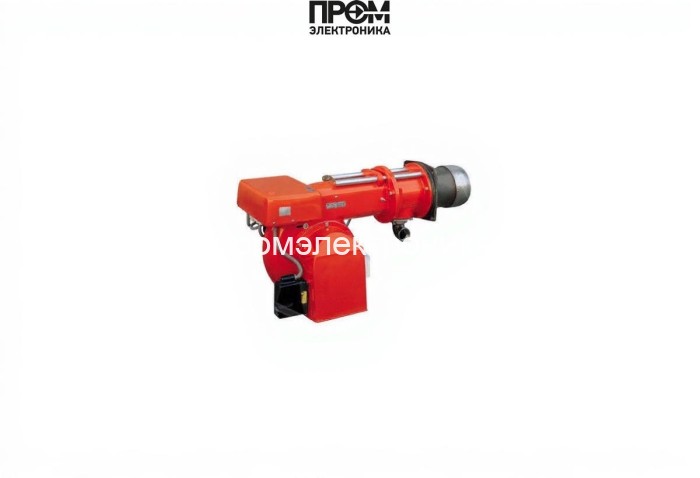

Газовая горелка Riello GAS 10 P/M t.c. — техническое описание и состав узлов

Riello GAS 10 P/M t.c. — промышленная газовая горелка итальянской разработки, оптимизированная для энергоэффективной и экологичной работы в сегменте средней и высокой мощности. Модель обеспечивает модуляцию мощности, минимальные выбросы (класс 1 по EN 676) и адаптируется под природный и сжиженный газ. В описании приведены ключевые технические параметры и составные узлы, важные для проектирования, монтажа и сервисного обслуживания в 2026 году.

Ключевые технические характеристики

• Тип топлива: газовая (природный / LPG).
• Диапазон мощности: 1 140–4 855 кВт (рабочий диапазон: 2 441–4 885 кВт).
• Расход газа: 244–488,5 нм³/ч.
• Длина пламенной трубы: 476 мм (тип — стандартная).
• Электропитание: 220–230 В; потребляемая мощность: 17 000 Вт; электродвигатель: 15 000 Вт.
• Уровень шума: 90 дБ (возможность снижения с шумозащитным кожухом); класс защиты: IP40 (электроузлы) / IP55 (двигатель).
• Противодавление: 0–18 мбар; рабочая температура: 0–40 °C; вес: 310 кг.

Конструкция и составные элементы горелки

Конструкция выполнена с учётом повышенной надёжности и удобства обслуживания. Основные функциональные узлы, формирующие рабочий цикл горелки:

• Топливный насос — обеспечивает стабильную подачу газовой смеси и точность регулирования расхода.
• Датчик пламени — оптический/ионный сенсор контроля наличия горения, интегрирован с блоком безопасности.
• Топочный автомат — контроллер управления циклом розжига, режимами модуляции и защитными алгоритмами.
• Трансформатор розжига — источник высоковольтных импульсов для электродов при запуске.
• Реле давления — контроль рабочего противодавления и защита от аварийных режимов.
• Форсунки (сопла) — формируют геометрию факела, подбираются под требуемую тепловую нагрузку.
• Сервопривод — механика управления воздушной заслонкой и синхронизация с газовым дросселем.
• Клапан газовый — многоступенчатая запорная арматура с электромагнитными и механическими блокировками.
• Электроды — электроди для розжига и ионизационного контроля пламени.

Принцип работы и эксплуатация

• При пуске трансформатор розжига инициирует искру на электродах, топочный автомат контролирует последовательность и подтверждает наличие пламени через датчик.
• Сервопривод и газовый клапан обеспечивают синхронную подачу воздуха и топлива для заданной модуляции мощности, а реле давления предотвращает работу при несоответствии давлений.
• Форсунки и головка сгорания сконструированы для стабильного факела и низких выбросов, упрощая выход на оптимальные режимы горения.

Преимущества для интеграторов и сервисных команд

• Модульная конструкция и фронтальный доступ к узлам — минимальное время ТО.
• Соответствие современным экологическим и энергетическим требованиям 2026 года: низкие NOx, высокая энергоэффективность при модуляции.
• Широкие опции комплектации (модулятор, наборы для LPG, кожухи), позволяющие адаптировать горелку под конкретные инженерные задачи.

Riello GAS 10 P/M t.c. — решение для промышленных котельных, где важны точность управления горением, долговечность компонентов и соответствие новым нормативам по выбросам и энергоэффективности.
